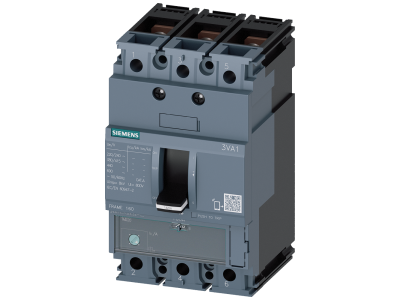

Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 36 kA, TM, ATFM, przyłącze płaskie śrubowe | 3VA1112-4EE32-0AA0 Siemens

Alternatywny kod produktu: 3VA11124EE320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1112-4EE32-0AA0 to urządzenie z serii SENTRON, przeznaczone do ochrony instalacji przemysłowych i rozruszników. Model o wielkości Frame 160, prądzie znamionowym In=125A i zdolności wyłączania Icu=36 kA przy 415V AC zapewnia skuteczne zabezpieczenie przed przeciążeniem i zwarciem. Trzybiegunowa konstrukcja z termomagnetycznym wyzwalaczem TM (ATFM) umożliwia precyzyjną ochronę, a przyłącze płaskie śrubowe ułatwia instalację.

• Prąd znamionowy 125 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. przy zabezpieczeniu silników i rozruszników.
• Zdolność wyłączania Icu = 36 kA przy 415 V: Skuteczna ochrona w warunkach zwarć o wysokim prądzie, minimalizująca ryzyko uszkodzeń.
• Termomagnetyczny wyzwalacz TM (ATFM): Regulowane zabezpieczenie przeciążeniowe Ir w zakresie 88…125 A oraz stałe zabezpieczenie zwarciowe Ii = 10 × In (1250 A).
• 3-biegunowa konstrukcja (Frame 160): Elastyczność w aplikacjach trójfazowych, zgodna z wymaganiami instalacji przemysłowych.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż w rozdzielnicach.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1112 został zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników przemysłowych. Posiada certyfikację CE, potwierdzającą spełnienie europejskich dyrektyw dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki parametrom 125 A i wysokiej zdolności wyłączania 36 kA, model ten sprawdza się w wymagających aplikacjach przemysłowych i infrastrukturalnych.

• Ochrona rozruszników silnikowych oraz samych silników przed skutkami przeciążeń i zwarć.
• Zabezpieczenie obwodów odbiorczych w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie jako wyłącznik główny w instalacjach przemysłowych o prądzie znamionowym do 125 A.
• Element systemów automatyki budynkowej wymagających niezawodnej ochrony zwarciowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego (wkręcanego) na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy. Przyłącze płaskie śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu 125 A i obciążalności długotrwałej. Przed pierwszym uruchomieniem sprawdzić nastawy wyzwalacza TM (Ir, Ii).

FAQ

• Czy wyłącznik 3VA1112 nadaje się do ochrony silników? Tak, model z wyzwalaczem termomagnetycznym TM (ATFM) jest dedykowany do ochrony rozruszników i silników, oferując regulację przeciążenia Ir w zakresie 88…125 A oraz stały prąd zwarciowy Ii = 10 × In.
• Jakie jest oznaczenie klasy zdolności wyłączania? Zgodnie z danymi producenta, wyłącznik posiada klasę zdolności załączania S z Icu = 36 kA przy 415 V AC, co odpowiada standardowym wymaganiom dla wyłączników kompaktowych w podobnych aplikacjach.
• Czy można regulować zabezpieczenie zwarciowe? W tym wariancie (ATFM) prąd wyzwalania zwarciowego Ii jest stały i wynosi 10 × In (1250 A). Regulacji podlega jedynie prąd przeciążeniowy Ir (88…125 A) za pomocą odpowiednich nastaw na wyzwalaczu.
