Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1112-4EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11124EF320AA0

Opis i Kluczowe Cechy

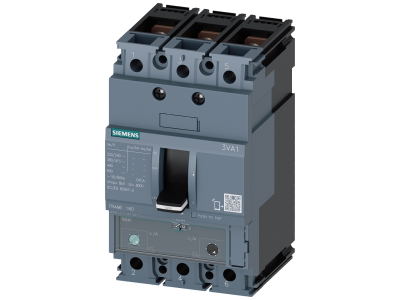

Wyłącznik kompaktowy Siemens 3VA1112-4EF32-0AA0 (seria 3VA1, Frame 160) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 125 A i zdolności łączeniowej Icu = 36 kA przy 415 V AC. Wyposażony w wyzwalacz termomagnetyczny TM240 z regulacją prądu przeciążeniowego Ir (88–125 A) oraz wyzwalacz przeciwzwarciowy Ii (5–10 × In), zapewnia skuteczną ochronę instalacji, rozruszników i silników przed przeciążeniami i zwarciami. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Zdolność łączeniowa Icu = 36 kA przy 415 V AC: Gwarantuje niezawodne wyłączenie wysokich prądów zwarciowych, chroniąc urządzenia i personel.
• Prąd znamionowy In = 125 A z regulacją Ir: Możliwość płynnego dostosowania zabezpieczenia przeciążeniowego od 88 A do 125 A do konkretnych potrzeb obwodu.
• Wyzwalacz termomagnetyczny TM240: Łączy w sobie ochronę termiczną (przeciążenie) i magnetyczną (zwarcie) w jednym urządzeniu, bez konieczności stosowania dodatkowych przekaźników.
• Trzy bieguny: Przeznaczony do obwodów trójfazowych, typowych dla silników i rozdzielnic przemysłowych.
• Przyłącze płaskie śrubowe: Umożliwia łatwe i pewne podłączenie przewodów bez specjalistycznych narzędzi, skracając czas montażu.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania międzynarodowych norm IEC dla wyłączników przemysłowych oraz posiada certyfikat CE. Zapewnia to bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki swoim parametrom wyłącznik 3VA1112-4EF32-0AA0 doskonale sprawdza się w ochronie obwodów silnikowych i rozdzielnic głównych. Jego charakterystyka TM240 oraz wysoka zdolność łączeniowa czynią go idealnym rozwiązaniem tam, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami.

• Ochrona rozruszników silników elektrycznych w układach sterowania napędami.
• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Stosowany jako wyłącznik główny w maszynach i urządzeniach wymagających wysokiej zdolności łączeniowej.
• Element systemu SENTRON firmy Siemens do kompleksowej ochrony w infrastrukturze i przemyśle.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od zasilania. Urządzenie montować na szynie montażowej lub płycie zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 125 A. Przy dokręcaniu śrub przyłączeniowych stosować moment dokręcania zgodny z instrukcją producenta.

FAQ

• Czy wyłącznik ma możliwość regulacji prądu przeciążeniowego? Tak, wyzwalacz termomagnetyczny TM240 umożliwia płynną regulację prądu Ir w zakresie od 88 A do 125 A, co pozwala dopasować zabezpieczenie do konkretnego odbiornika.
• Jaka jest zdolność łączeniowa tego modelu? Icu wynosi 36 kA przy 415 V AC, co zapewnia bezpieczne wyłączenie zwarć w przemysłowych sieciach zasilających o dużej mocy zwarciowej.
• Czy wyłącznik nadaje się do ochrony silników? Tak, został zaprojektowany jako wyłącznik kompaktowy do ochrony rozruszników i silników, a jego charakterystyka termomagnetyczna TM240 jest dostosowana do typowych przeciążeń występujących przy rozruchu silników.
