Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1112-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11123EF320AA0

Opis i Kluczowe Cechy

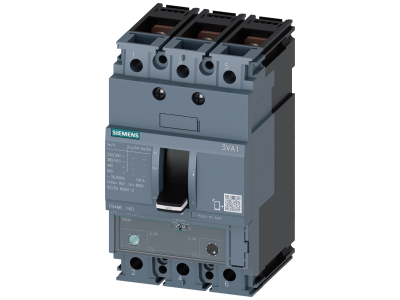

Wyłącznik kompaktowy Siemens 3VA1 z serii SENTRON, o symbolu 3VA1112-3EF32-0AA0, to trójbiegunowe urządzenie zabezpieczające w obudowie Frame 160. Przeznaczony do ochrony instalacji, rozruszników i silników przed skutkami przeciążeń i zwarć. Jego znamionowy prąd ciągły In = 125 A oraz zdolność wyłączania zwarciowego Icu = 25 kA przy 415 V AC zapewniają skuteczną izolację i bezpieczeństwo w obwodach przemysłowych i infrastrukturalnych. Wyposażony w termomagnetyczny wyzwalacz ATAM z regulacją prądu przeciążeniowego Ir (88…125 A) i nastawą przeciwzwarciową Ii (5…10 × In). Przyłącze płaskie śrubowe ułatwia montaż i pewne połączenie przewodów.

• Prąd znamionowy In = 125 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania aparatu.
• Zdolność wyłączania Icu = 25 kA przy 415 V AC: Pewne wyłączenie nawet przy dużych prądach zwarciowych, chroniące instalację i urządzenia.
• Termomagnetyczny wyzwalacz ATAM (Ir 88…125 A, Ii 5…10×In): Regulacja progu przeciążeniowego i zwarciowego umożliwia precyzyjne dopasowanie do charakterystyki chronionego odbiornika.
• Konstrukcja 3-biegunowa w ramie 160: Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a jednocześnie zapewnia pełną ochronę w układach trójfazowych.
• Przyłącze płaskie śrubowe: Solidne, łatwe w montażu połączenie przewodów, zmniejszające ryzyko poluzowania podczas eksploatacji.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania norm IEC/EN dla wyłączników nadprądowych i rozłączników bezpieczeństwa. Posiada certyfikację CE, co potwierdza zgodność z europejskimi dyrektywami. Producent – Siemens – gwarantuje najwyższą jakość i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Dzięki regulowanemu wyzwalaczowi termomagnetycznemu i wysokiej zdolności łączeniowej wyłącznik 3VA1112-3EF32-0AA0 znajduje zastosowanie w różnorodnych instalacjach jako główne lub rozgałęźne zabezpieczenie.

• Ochrona obwodów zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie rozruszników silników elektrycznych przed przeciążeniem i zwarciem – jako rozruchowy wyłącznik ochronny.
• Ochrona linii kablowych i szynoprzewodów w infrastrukturze budynkowej (np. szpitale, centra danych, hale produkcyjne).
• Zastosowanie jako łącznik główny w maszynach i urządzeniach wymagających jednoznacznego odcięcia napięcia.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika kompaktowego 3VA1 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego na płycie montażowej lub z wykorzystaniem adaptera szynowego TH35 (zgodnie z dokumentacją). Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać zgodnie z instrukcją producenta, uwzględniając prąd znamionowy i warunki chłodzenia. Przed pierwszym uruchomieniem zweryfikować nastawy wyzwalacza (Ir, Ii) stosownie do chronionego obwodu.

FAQ

• Czy wyłącznik ma możliwość regulacji prądu przeciążeniowego? Tak, model 3VA1112-3EF32-0AA0 wyposażony jest w termomagnetyczny wyzwalacz ATAM z regulacją Ir w zakresie 88…125 A oraz nastawą Ii od 5 do 10 × In.
• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Icu = 25 kA przy napięciu 415 V AC (klasa N). Zapewnia to skuteczne wyłączenie w warunkach zwarcia w typowych sieciach przemysłowych.
• Czy wyłącznik można montować na szynie DIN? Standardowo wyłącznik kompaktowy 3VA1 przeznaczony jest do montażu stałego (śrubowego) na płycie. Dostępne są jednak adaptery umożliwiające montaż na szynie TH35 – należy stosować je zgodnie z dokumentacją techniczną.
