Wyłączniki IEC, Frame 160, 100 A, 4-bieg., 55 kA, TM, ATAM, przyłącze zaciskowe | 3VA1110-5GF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11105GF460AA0

Opis i Kluczowe Cechy

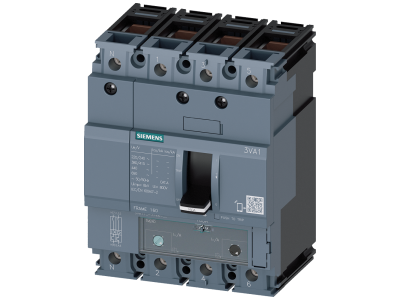

Wyłącznik kompaktowy Siemens 3VA1110-5GF46-0AA0 to 4-biegunowy wyłącznik w obudowie Frame 160 o prądzie znamionowym 100 A i zdolności łączeniowej 55 kA przy 415 V AC. Przeznaczony do ochrony instalacji przemysłowych oraz rozruszników silników. Wyposażony w termomagnetyczny wyzwalacz TM ATAM z regulacją prądu przeciążeniowego Ir w zakresie 70–100 A oraz wyzwalania zwarciowego Ii 5–10 × In.

• Prąd znamionowy In 100 A: Pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu, zapobiegając przegrzaniu styków i przewodów.
• Zdolność łączeniowa Icu 55 kA przy 415 V AC: Gwarantuje skuteczne wyłączanie prądów zwarciowych w przemysłowych sieciach zasilających, chroniąc urządzenia i instalację.
• Wyzwalacz termomagnetyczny TM ATAM z regulacją Ir 70–100 A i Ii 5–10 × In: Umożliwia precyzyjne dopasowanie charakterystyki zabezpieczeń do wymagań konkretnej instalacji i odbiorników, zapewniając optymalną ochronę przed przeciążeniami i zwarciami.

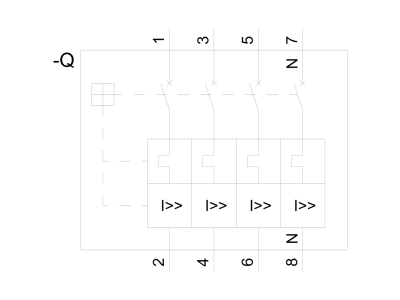

• 4-biegunowa konstrukcja (4P) z ochroną przewodu neutralnego 100%: Pełna ochrona wszystkich przewodów fazowych oraz neutralnego w układach trójfazowych z przewodem N, niezbędna w sieciach TN-S i TT.
• Przyłącze zaciskowe: Ułatwia pewny i trwały montaż przewodów o odpowiednim przekroju, zgodnie z wymaganiami norm instalacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, w systemach ochrony silników oraz w instalacjach infrastrukturalnych.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych przed przeciążeniami i zwarciami.
• Zabezpieczenie rozruszników silników elektrycznych – wyzwalacz TM ATAM umożliwia optymalną koordynację z układem sterowania.
• Stosowanie jako wyłącznik główny w instalacjach budynków użyteczności publicznej i przemysłowych.
• Ochrona przewodu neutralnego w sieciach TN-S i TT (dzięki 4-biegunowej konstrukcji z pełną ochroną N).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego w rozdzielnicy lub na płycie montażowej, zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dobranym do prądu znamionowego 100 A oraz zachować zalecany moment dokręcania zacisków podany w dokumentacji technicznej firmy Siemens. Zapewnić odpowiednią wentylację i odległości od innych urządzeń, aby uniknąć przegrzania.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie, model 3VA1110-5GF46-0AA0 jest wyposażony w wyzwalacz termomagnetyczny i nie posiada wbudowanego podświetlenia. Opcjonalnie można zastosować moduły wyposażenia dodatkowego, np. sygnalizację załączoną/wyłączoną.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego wyłącznika – w typowej rozdzielnicy zapewnia się ochronę IP20 lub wyższą w zależności od szafy. Należy kierować się instrukcją montażu i zastosować odpowiednią osłonę.
• Czy wyzwalacz ATAM umożliwia regulację prądu przeciążeniowego? Tak, prąd przeciążeniowy Ir można regulować w zakresie 70–100 A. Ustawienie fabryczne należy dostosować do rzeczywistego obciążenia instalacji.
