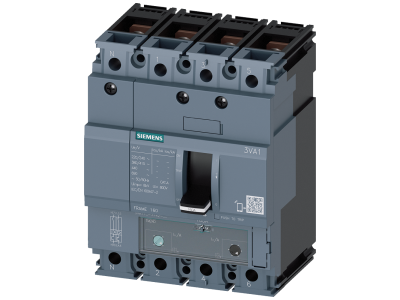

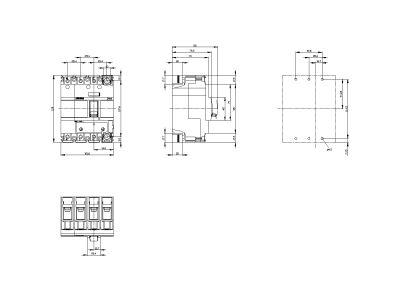

Wyłączniki IEC, Frame 160, 100 A, 4-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1110-4GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA11104GF420AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 z serii SENTRON, model 3VA1110-4GF42-0AA0, to 4-biegunowy wyłącznik o prądzie znamionowym 100 A i zdolności wyłączania 36 kA przy 415 V AC (klasa S). Przeznaczony do ochrony instalacji, rozruszników i silników. Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją przeciążenia Ir w zakresie 70–100 A oraz przeciwzwarciową nastawą Ii od 5 do 10 × In. Ochrona przewodu neutralnego 100%. Przyłącze płaskie śrubowe ułatwia montaż.

• Prąd znamionowy In = 100 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, odpowiedni do zabezpieczania silników i rozruszników.
• Zdolność wyłączania Icu = 36 kA przy 415 V AC: gwarantuje skuteczne wyłączenie nawet przy dużych prądach zwarciowych, chroniąc urządzenia i personel.
• Termomagnetyczny wyzwalacz TM240 z regulacją Ir (70–100 A) i Ii (5–10 × In): umożliwia precyzyjne dopasowanie parametrów ochrony do charakterystyki odbiornika, minimalizując ryzyko zbędnych wyłączeń.

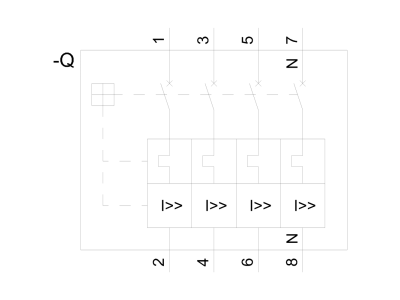

• 4-biegunowa konstrukcja z ochroną przewodu neutralnego 100%: zapewnia pełne zabezpieczenie w układach trójfazowych z przewodem neutralnym, także przy asymetrii obciążeń.
• Przyłącze płaskie śrubowe: ułatwia szybki i pewny montaż w szafach sterowniczych i rozdzielnicach, redukując czas instalacji.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 jest zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa. Dokładne oznaczenia norm produktu znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik 3VA1110-4GF42-0AA0 sprawdza się w różnorodnych aplikacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona rozruszników silników elektrycznych – zabezpiecza przed zwarciem w układach sterowania napędami.
• Zabezpieczenie instalacji przemysłowych i rozdzielnic głównych – zapewnia selektywność i ciągłość zasilania.
• Ochrona silników o mocy odpowiadającej prądowi 100 A – idealny do bezpośredniego zabezpieczania silników w warunkach ciężkiego rozruchu.
• Zastosowania w infrastrukturze budynkowej i komercyjnej – w rozdzielnicach głównych i podrozdzielniach wymagających kompaktowych wyłączników o wysokiej zdolności wyłączania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu stałego (na płycie) lub wtykowego – w zależności od zastosowanej podstawy. Przyłącze płaskie śrubowe wymaga dokręcenia momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 100 A oraz warunków zwarciowych. Nie montować w środowisku zagrożonym wybuchem ani w miejscach narażonych na bezpośrednie działanie wody.

FAQ

• Jak ustawić parametry wyzwalacza termomagnetycznego? Wyzwalacz TM240 umożliwia regulację prądu przeciążenia Ir w zakresie 70–100 A za pomocą pokrętła na czole wyłącznika. Prąd wyzwalania zwarciowego Ii można nastawić w zakresie 5–10 × In, co pozwala dopasować ochronę do charakterystyki odbiornika. Szczegółowe instrukcje znajdują się w dokumentacji technicznej Siemensa.
• Czy wyłącznik nadaje się do ochrony silników? Tak, model 3VA1110-4GF42-0AA0 jest dedykowany do ochrony rozruszników i silników elektrycznych. Dzięki możliwości nastawy Ii w szerokim zakresie można uniknąć zbędnych wyłączeń przy prądach rozruchowych.
• Jakie jest napięcie znamionowe izolacji? W dokumentacji podano zdolność wyłączania 36 kA przy 415 V AC. Napięcie znamionowe izolacji oraz inne parametry należy sprawdzić w karcie katalogowej produktu. W typowych aplikacjach wyłącznik pracuje w sieciach 400/415 V AC.
