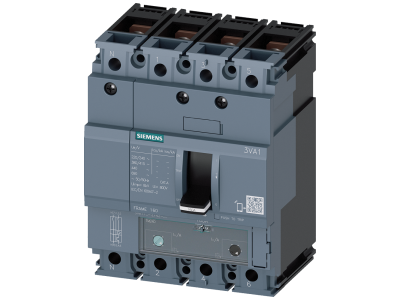

Wyłączniki IEC, Frame 160, 100 A, 4-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1110-3EF42-0AA0 Siemens

Alternatywny kod produktu: 3VA11103EF420AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1110-3EF42-0AA0 z serii SENTRON 3VA1 to 4-biegunowy wyłącznik w obudowie Frame 160, zaprojektowany do ochrony instalacji, rozruszników i silników przed przeciążeniami i zwarciami. Dzięki znamionowemu prądowi 100 A i zdolności wyłączania 25 kA przy 415 V AC zapewnia skuteczne przerywanie prądów zwarciowych w przemysłowych sieciach niskiego napięcia. Wyposażony w termomagnetyczny wyzwalacz TM240 z funkcją ATAM oraz regulowanymi parametrami Ir i Ii, umożliwia precyzyjne dopasowanie do charakterystyki zabezpieczanego obwodu.

• Prąd znamionowy In = 100 A: Gwarantuje bezpieczną pracę przy pełnym obciążeniu znamionowym bez ryzyka przegrzania – odpowiedni dla odbiorników o znacznym poborze mocy.
• Zdolność wyłączania Icu = 25 kA przy 415 V AC (klasa N): Pewne wyłączanie zwarć o wysokiej energii, chroniące aparaturę i instalację przed uszkodzeniem.
• Termomagnetyczny wyzwalacz TM240 z ATAM: Regulacja prądu przeciążeniowego Ir w zakresie 70–100 A oraz prądu zwarciowego Ii w zakresie 5–10×In – elastyczne dostosowanie do wymogów danego obwodu.

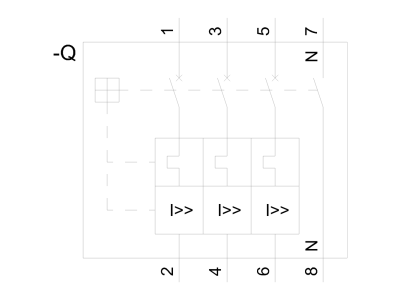

• 4-biegunowa konstrukcja (przewód neutralny bez ochrony): Umożliwia przełączanie wszystkich trzech faz oraz neutralu, przy czym neutral nie jest chroniony przetężeniowo – rozwiązanie stosowane np. w układach TN-C.
• Przyłącze płaskie śrubowe: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju, bez konieczności stosowania specjalnych końcówek.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC (seria 60947) oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1110-3EF42-0AA0 znajduje zastosowanie w przemysłowych i infrastrukturalnych instalacjach niskiego napięcia, gdzie wymagana jest niezawodna ochrona i selektywność. Sprawdza się w następujących scenariuszach:

• Ochrona rozruszników silnikowych i samych silników przed zwarciami oraz przeciążeniami (zgodnie z charakterystyką TM240).
• Zabezpieczenie głównych rozdzielnic i podrozdzielnic w budynkach przemysłowych, magazynach i obiektach użyteczności publicznej.
• Ochrona odbiorników o prądzie znamionowym do 100 A w obwodach z sieci 400 V AC (3-fazowe + N).
• Stosowanie w układach automatycznego przełączania zasilania oraz jako wyłącznik główny w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego musi być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą śrub na płycie montażowej (montaż stały). Przekrój przewodów należy dobrać do prądu znamionowego 100 A oraz spodziewanego prądu zwarciowego. Śruby przyłączeniowe dokręcać momentem zgodnym z dokumentacją producenta (zalecany moment: 4–6 Nm dla miedzi). Nieużywane zaciski należy zabezpieczyć przed przypadkowym dotknięciem.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik stanu? W standardowej wersji (3VA1110-3EF42-0AA0) nie przewidziano podświetlenia. Stan zadziałania (wylączenie) sygnalizuje położenie dźwigni. Dostępne są opcjonalne wyposażenia dodatkowe (np. styki pomocnicze, wyzwalacze wzrostowe) – należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony obudowy wyłącznika? Dla zamontowanego wyłącznika w rozdzielnicy typowy stopień ochrony wynosi IP20 (ochrona przed dotknięciem palcami). W przypadku eksploatacji w trudnych warunkach zaleca się zastosowanie dodatkowych osłon lub obudowy o wyższym IP.
• Jak ustawić próg przeciążeniowy Ir i zwarciowy Ii? Ir można regulować w zakresie 70–100 A (pokrętło na wyzwalaczu TM240). Ii ustawia się w zakresie 5–10×In (500–1000 A). Regulacji należy dokonywać przy odłączonym napięciu, zgodnie z instrukcją producenta – nieprawidłowe ustawienie może prowadzić do niewłaściwej ochrony lub zbędnych wyłączeń.
