Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2110-5MN32-0AA0 Siemens

Alternatywny kod produktu: 3VA21105MN320AA0

Opis i Kluczowe Cechy

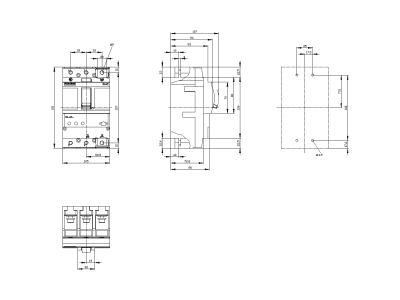

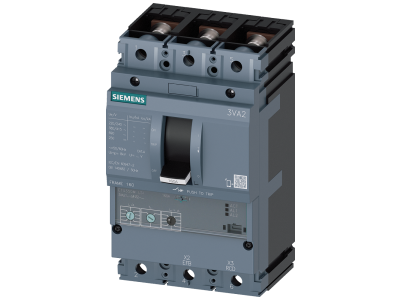

Wyłącznik kompaktowy Siemens 3VA2, model 3VA2110-5MN32-0AA0, to urządzenie ochronne w wielkości Frame 160 przeznaczone do trójfazowych instalacji elektrycznych. Prąd znamionowy 100 A i zdolność wyłączania zwarciowego Icu 55 kA przy 415 V AC gwarantują skuteczne przerywanie prądów zwarciowych w obwodach o dużym obciążeniu, minimalizując ryzyko uszkodzenia urządzeń i przewodów. Wyposażony w zaawansowany wyzwalacz elektroniczny ETU350M o charakterystyce LSI (przeciążenie + zwarcie z opóźnieniem + bezzwłoczny), umożliwia precyzyjne nastawy zabezpieczeń w zakresie od 40 A do 100 A. Trzybiegunowa konstrukcja i przyłącze płaskie śrubowe ułatwiają instalację w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 100 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego Icu 55 kA przy 415 V: gwarantuje niezawodne wyłączenie w przypadku zwarcia, chroniąc personel i instalację.

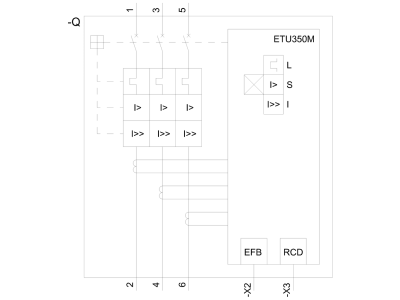

• Wyzwalacz elektronowy ETU350M (LSI): nastawy przeciążeniowe Ir = 40…100 A oraz zwarciowe Isd = 3…15 × Ir i Ii = 15 × In pozwalają dopasować charakterystykę do odbiornika.
• Zintegrowany wyświetlacz: umożliwia odczyt wartości pomiarowych oraz ustawień wyzwalacza bezpośrednio na urządzeniu.
• Kompaktowa budowa w wielkości Frame 160: oszczędza miejsce w rozdzielnicy, a przyłącze płaskie śrubowe ułatwia szybki montaż.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC dla wyłączników kompaktowych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Stosowany zgodnie z przeznaczeniem zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki elastycznej charakterystyce LSI i szerokiemu zakresowi nastaw wyłącznik Siemens 3VA2 doskonale sprawdza się w ochronie obwodów odbiorczych o dużych prądach rozruchowych lub zmiennym obciążeniu. Może być używany jako zabezpieczenie główne, rozdzielcze lub dla pojedynczych odbiorników.

• Ochrona silników elektrycznych w przemyśle – funkcja ETU350M optymalizuje zabezpieczenie przed przeciążeniem i zwarciem.
• Zabezpieczenie linii kablowych i szaf sterowniczych w instalacjach przemysłowych i komercyjnych.
• Ochrona rozdzielnic głównych w budynkach użyteczności publicznej oraz infrastrukturze krytycznej (szpitale, dane centra).
• Stosowanie jako wyłącznik wejściowy w układach TN i IT z możliwością rozbudowy o komunikację Modbus, PROFINET itp.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu stałego w szafie rozdzielczej na szynie lub bezpośrednio na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 100 A oraz warunkami lokalnymi. Momenty dokręcania śrub zacisków należy stosować według wartości podanych w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdź nastawy wyzwalacza ETU – zakresy nastaw przeciążeniowych i zwarciowych muszą być zgodne z charakterystyką chronionego obwodu.

FAQ

• Jakie są zakresy nastaw zabezpieczenia przeciążeniowego (Ir)? Zakres wynosi od 40 A do 100 A, regulowany skokowo za pomocą pokręteł na wyzwalaczu ETU350M.
• Czy wyłącznik ma wbudowany wyświetlacz i jakie informacje pokazuje? Tak, wyświetlacz LCD pokazuje m.in. wartość prądu, typ wyzwalacza oraz aktualne nastawy. Umożliwia też odczyt zdarzeń wyłączeniowych.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego IP dla samego wyłącznika – stopień ochrony zależy od obudowy rozdzielnicy (standardowo IP20 w szafie). Szczegółowe informacje znajdziesz w dokumentacji technicznej.
