Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2110-5HN32-0AA0 Siemens

Alternatywny kod produktu: 3VA21105HN320AA0

Opis i Kluczowe Cechy

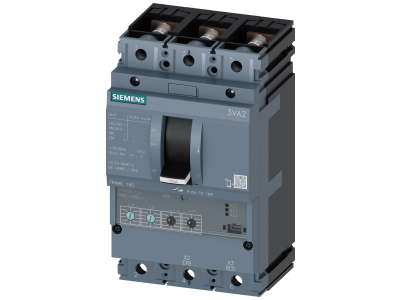

Wyłącznik kompaktowy Siemens 3VA2110-5HN32-0AA0 to trójbiegunowy aparat z wyzwalaczem elektronicznym ETU350 (LSI). Zaprojektowany do ochrony instalacji w systemach przemysłowych i infrastrukturalnych, oferuje prąd znamionowy 100A oraz zdolność wyłączania zwarciowego Icu = 55 kA przy 415 V AC, co zapewnia skuteczną izolację awarii i ochronę urządzeń. Przyłącze płaskie śrubowe ułatwia montaż i serwis w rozdzielnicach.

• Prąd znamionowy In = 100 A: bezpieczna, ciągła praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego Icu = 55 kA (415 V): wysoka skuteczność przerywania prądów zwarciowych, zmniejszająca ryzyko uszkodzenia instalacji i urządzeń.

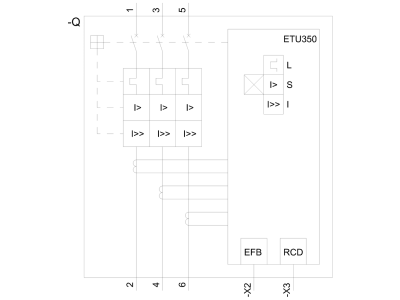

• Wyzwalacz elektroniczny ETU350 (charakterystyka LSI): precyzyjna, programowalna ochrona przeciążeniowa (L), zwarciowa z opóźnieniem (S) i natychmiastowa (I) – umożliwia selektywne wyłączanie oraz dostosowanie do specyfiki chronionego obwodu.
• Regulacja nastaw: prąd przeciążeniowy Ir 40…100 A, prąd zwarciowy Isd 1,5…10 × Ir, prąd natychmiastowy Ii = 12 × In – elastyczne dopasowanie do aktualnych potrzeb instalacji.
• Przyłącze płaskie śrubowe: pewne i łatwe podłączenie przewodów bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych dla aparatury łączeniowej (IEC) i posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki wysokiej zdolności wyłączania i inteligentnemu wyzwalaczowi ETU350, aparat sprawdza się w krytycznych punktach zasilania, gdzie wymagana jest niezawodność i selektywność ochrony.

• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych oraz komercyjnych.
• Zabezpieczenie silników i odbiorników o dużym prądzie rozruchu – dzięki regulowanej charakterystyce LSI.
• Selektywne wyłączanie obwodów w instalacjach z wieloma poziomami zwarć – precyzyjne nastawy Isd i Ii zapewniają eliminację tylko uszkodzonej gałęzi.
• Węzły zasilania w infrastrukturze (budynki użyteczności publicznej, centra danych, stacje transformatorowe).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Aparat przeznaczony jest do zabudowy stałej na szynie TH35 (DIN) lub płycie montażowej. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie zaleceń może prowadzić do przegrzania i uszkodzenia wyłącznika.

FAQ

• Jaki jest zakres nastaw prądu przeciążeniowego (Ir)? Zakres regulacji wynosi od 40 A do 100 A (z krokiem co 1 A), co pozwala dostosować ochronę do rzeczywistego obciążenia kabla lub odbiornika.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka LSI (z zabezpieczeniem zwarciowym z opóźnieniem S) umożliwia selektywną ochronę silników z dużym prądem rozruchu, pod warunkiem prawidłowego ustawienia Isd i Ii.
• Czy model 3VA2110-5HN32-0AA0 posiada wbudowany moduł komunikacyjny? Standardowo wyłącznik jest wyposażony w wyzwalacz ETU350 bez modułu komunikacyjnego. Opcjonalne interfejsy (Modbus TCP, PROFINET itp.) są dostępne jako akcesoria dla serii 3VA – montowane wewnątrz aparatu.
