Wyłączniki IEC, Frame 100, 63 A, 3-bieg., 55 kA, ETU8, LSI, przyłącze płaskie śrubowe | 3VA2063-5KP32-0AA0 Siemens

Alternatywny kod produktu: 3VA20635KP320AA0

Opis i Kluczowe Cechy

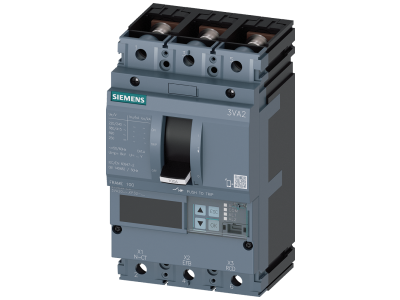

Wyłącznik kompaktowy Siemens 3VA2063-5KP32-0AA0 z serii SENTRON 3VA2 to zaawansowane urządzenie ochrony instalacji przemysłowych i infrastruktury. Posiada prąd znamionowy In=63A oraz zdolność wyłączania Icu=55kA przy 415V AC w układzie 3-biegunowym. Wyposażony w elektroniczny wyzwalacz ETU8 z funkcją LSI (Long-time, Short-time, Instantaneous) oraz przyłącze płaskie śrubowe, zapewnia elastyczne i bezpieczne zabezpieczenie obwodów.

• Prąd znamionowy In=63A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, z regulowaną nastawą przeciążeniową Ir w zakresie 25...63A.
• Zdolność wyłączania Icu=55kA przy 415V: Gwarantuje niezawodne wyłączenie zwarć o wysokiej energii, chroniąc urządzenia i instalację.

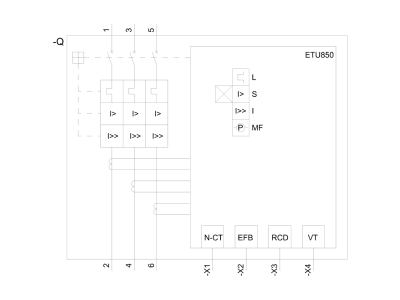

• Elektroniczny wyzwalacz ETU8 LSI: Pozwala na precyzyjną ochronę selektywną dzięki nastawom Isd (0,6...10x In) i Ii (1,5...12x In), dostosowując charakterystykę do odbiorników.
• Zintegrowany wyświetlacz: Ułatwia diagnostykę i monitorowanie wartości pomiarowych bez konieczności podłączania dodatkowych urządzeń.
• Przyłącze płaskie śrubowe: Zapewnia trwałe i bezpieczne połączenie przewodów, upraszczając montaż i konserwację.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 dla wyłączników przemysłowych oraz posiada certyfikat CE. Zaprojektowany zgodnie z klasą zdolności załączania M (Icu=55kA).

Zastosowanie

Wyłącznik kompaktowy 3VA2 sprawdza się w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, infrastrukturalnych i komercyjnych, gdzie wymagana jest niezawodna ochrona i selektywność.

• Ochrona kabli i przewodów przed przeciążeniem i zwarciem w obwodach rozdzielczych.
• Zabezpieczenie silników i rozruszników w liniach technologicznych.
• Selektywne wyłączanie w układach wieloodbiorowych dzięki regulowanym charakterystykom LSI.
• Stosowanie w rozdzielnicach głównych budynków użyteczności publicznej i zakładów przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia w obwodzie. Urządzenie montowane jest na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (montaż stały). Przyłącze płaskie śrubowe – dokręcaj śruby momentem zaleconym przez producenta (zgodnie z dokumentacją). Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych.

FAQ

• Czy wyłącznik posiada wyświetlacz? Tak, wyposażony jest w zintegrowany wyświetlacz do wskazywania wartości pomiarowych i ułatwienia diagnostyki.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego IP dla tego modelu – typowo dla wyłączników kompaktowych w rozdzielnicy przyjmuje się IP20. Dokładne dane należy sprawdzić w dokumentacji.
• Czy można dodać moduł komunikacyjny? Tak, wyłącznik umożliwia opcjonalne wyposażenie w łącze komunikacyjne Modbus TCP, Modbus RTU, PROFINET lub PROFIBUS (moduły dodatkowe).
