Wyłączniki IEC, Frame 100, 63 A, 3-bieg., 25 kA, TM, FTFM, przyłącze zaciskowe | 3VA1063-3ED36-0AA0 Siemens

Alternatywny kod produktu: 3VA10633ED360AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1063-3ED36-0AA0) to trójbiegunowe urządzenie ochronne w obudowie Frame 100, przeznaczone do zabezpieczania obwodów przemysłowych i infrastrukturalnych przed przeciążeniem i zwarciem. Dzięki znamionowemu prądowi roboczemu 63 A i zdolności łączeniowej Icu = 25 kA przy 415 V AC zapewnia niezawodne odcięcie zasilania w warunkach ekstremalnych. Wyposażony w termomagnetyczny wyzwalacz FTFM o stałej nastawie przeciążeniowej Ir = 63 A i zwarciowej Ii = 10 × In (630 A), gwarantuje powtarzalną charakterystykę wyłączenia bez konieczności regulacji. Zwarta konstrukcja i przyłącze zaciskowe ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Znamionowy prąd In = 63 A, Ir = 63 A (stałe): Dopasowany do obwodów o średnim obciążeniu – zabezpiecza przewody i odbiorniki bez ryzyka zbędnych wyłączeń.
• Zdolność łączeniowa Icu = 25 kA przy 415 V AC (klasa N): Skutecznie przerywa prądy zwarciowe o dużych wartościach, chroniąc aparaturę i personel.
• Wyzwalacz termomagnetyczny TM z nastawami stałymi (FTFM): Nie wymaga kalibracji ani regulacji – zapewnia niezawodną ochronę w całym okresie eksploatacji.
• Trzy bieguny (3-bieg.): Kompatybilny z trójfazowymi obwodami silnikowymi, rozdzielnicami głównymi i podrozdzielniami.
• Przyłącze zaciskowe: Umożliwia szybki i pewny montaż przewodów miedzianych o przekroju dostosowanym do prądu 63 A.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC dotyczących wyłączników kompaktowych (seria IEC 60947) oraz posiada certyfikat CE. Zastosowanie w instalacjach zgodnych z dyrektywami Unii Europejskiej gwarantuje bezpieczeństwo i zamienność z innymi urządzeniami ochronnymi.

Zastosowanie

Wyłącznik 3VA1063-3ED36-0AA0 został zaprojektowany do ochrony obwodów przemysłowych, infrastruktury budynkowej oraz instalacji maszynowych, w których wymagana jest niezawodna charakterystyka wyłączenia przeciążeniowego i zwarciowego.

• Ochrona rozruszników silników elektrycznych przed zwarciem – dedykowana funkcja wyłącznika rozruchowego (FTFM).
• Zabezpieczenie obwodów odbiorników przemysłowych (np. pomp, wentylatorów, sprężarek) w rozdzielnicach głównych i podrozdzielniach.
• Stosowany w szafach sterowniczych oraz polach rozdzielczych jako główny wyłącznik odpływowy.
• Komponent systemu SENTRON w aplikacjach infrastrukturalnych (sieci TN, TT) wymagających stałych nastaw wyzwalacza.

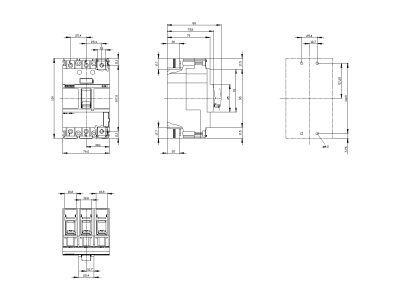

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie nośnej TH35 (DIN) w pozycji pionowej. Przyłącze zaciskowe umożliwia podłączenie przewodów miedzianych o przekroju dobranym do prądu znamionowego 63 A – należy stosować moment dokręcania zgodny z dokumentacją techniczną producenta. Zachować odstępy od innych aparatów zapewniające odpowiednią cyrkulację powietrza i odprowadzanie ciepła.

FAQ

• Czy wyzwalacz w tym modelu jest regulowany? Nie. Wyłącznik posiada wyzwalacz termomagnetyczny FTFM z nastawami stałymi: prąd przeciążeniowy Ir = 63 A (stały) i prąd zwarciowy Ii = 10 × In (630 A). Nie ma możliwości zmiany tych wartości – gwarantuje to powtarzalną charakterystykę wyłączenia w całym okresie eksploatacji.
• Jaka jest zdolność łączeniowa przy napięciu 690 V? Producent podaje Icu = 25 kA dla napięcia 415 V AC. Dla wyższych napięć (np. 690 V) wartość ta może być niższa – przed doborem należy sprawdzić dokumentację techniczną konkretnego egzemplarza.
• Czy wyłącznik nadaje się do ochrony silników? Tak. Model 3VA1063-3ED36-0AA0 został zaprojektowany jako wyłącznik kompaktowy do ochrony rozruszników silników (funkcja rozruchowego wyłącznika ochronnego). Zabezpiecza zarówno przed przeciążeniem, jak i zwarciem, co kwalifikuje go do stosowania w obwodach silnikowych.
