Wyłączniki IEC, Frame 100, 40 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2040-5HN32-0AA0 Siemens

Alternatywny kod produktu: 3VA20405HN320AA0

Opis i Kluczowe Cechy

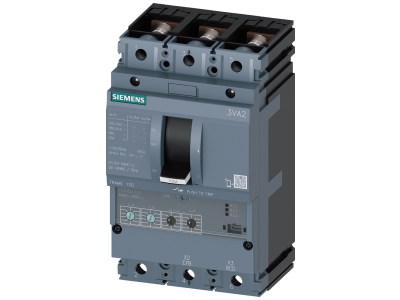

Wyłącznik kompaktowy Siemens 3VA2040-5HN32-0AA0 (Frame 100, 3-biegunowy) to zaawansowane urządzenie ochrony instalacji wyposażone w elektroniczny wyzwalacz nadprądowy ETU350 z charakterystyką LSI. Prąd znamionowy 40 A i wysoka zdolność wyłączania 55 kA przy 415 V gwarantują skuteczne przerywanie zwarć w wymagających aplikacjach przemysłowych. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania 55 kA przy 415 V: Wysoki poziom bezpieczeństwa w razie zwarcia – pewne wyłączenie nawet w sieciach o dużym prądzie zwarciowym.

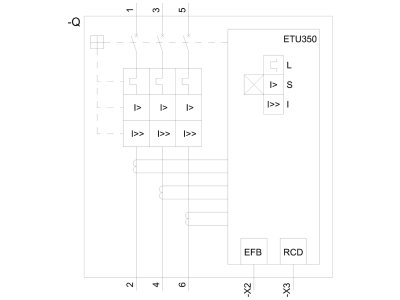

• Elektroniczny wyzwalacz ETU350 LSI: Precyzyjna, regulowana ochrona przeciążeniowa (Ir 16…40 A), podwyższona odporność na prądy rozruchowe (Isd 1,5…10×Ir) oraz wyzwalanie natychmiastowe (Ii = 12×In).
• Zintegrowany wyświetlacz: Bieżący podgląd wartości pomiarowych i stanu wyzwalacza, ułatwiający diagnostykę i optymalizację nastaw.
• Modułowość i opcje komunikacji: Możliwość rozbudowy o moduły Modbus TCP, Modbus RTU, PROFINET lub PROFIBUS, co pozwala na integrację z systemami sterowania i monitorowania.

Zgodność z Normami

Produkt zgodny z normami IEC (International Electrotechnical Commission) oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi dla wyłączników kompaktowych.

Zastosowanie

Wyłącznik kompaktowy 3VA2 przeznaczony jest do ochrony instalacji w obiektach przemysłowych oraz infrastrukturalnych, gdzie wymagana jest wysoka niezawodność i elastyczność konfiguracji.

• Ochrona rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Sterowanie i ochrona rozruszników silników oraz odbiorników o dużym poborze prądu.
• Zastosowanie w systemach zasilania awaryjnego i rozdzielnicach krytycznych dla ciągłości pracy.
• Ochrona generatorów (dostępny wariant z dedykowaną charakterystyką wyzwalania).

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montować w pozycji zgodnej z dokumentacją producenta (montaż stały, wtykowy lub wsuwany). Przekroje przewodów przyłączeniowych dobrać odpowiednio do prądu znamionowego 40 A oraz spodziewanych warunków zwarciowych. Momenty dokręcania śrub oraz parametry izolacji stosować według instrukcji technicznej Siemens.

FAQ

• Czy wyłącznik posiada zintegrowany wyświetlacz? Tak, model 3VA2040-5HN32-0AA0 wyposażony jest w wyświetlacz umożliwiający odczyt bieżących wartości pomiarowych (prąd, napięcie, energia) oraz statusu wyzwalacza.
• Jakie są zakresy regulacji wyzwalacza ETU350? Prąd przeciążeniowy Ir można ustawić w zakresie 16…40 A, prąd wyzwalania zwarciowego zwłocznego Isd 1,5…10×Ir, a prąd wyzwalania zwarciowego bezzwłocznego Ii = 12×In.
• Czy wyłącznik można zintegrować z systemem nadzoru? Tak, opcjonalnie dostępne są moduły komunikacyjne Modbus TCP, Modbus RTU, PROFINET oraz PROFIBUS umożliwiające zdalne monitorowanie i sterowanie.
