Wyłączniki IEC, Frame 100, 25 A, 3-bieg., 55 kA, ETU8, LSI, przyłącze płaskie śrubowe | 3VA2025-5KP32-0AA0 Siemens

Alternatywny kod produktu: 3VA20255KP320AA0

Opis i Kluczowe Cechy

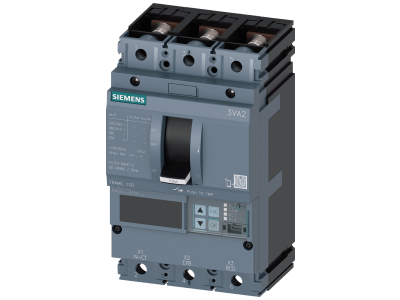

Wyłącznik kompaktowy Siemens 3VA2025-5KP32-0AA0 należy do serii SENTRON 3VA2, przeznaczony do ochrony instalacji. Model o wielkości Frame 100, 3-biegunowy, o prądzie znamionowym In=25A i zdolności wyłączania Icu=55kA przy 415V AC. Wyposażony w elektroniczny wyzwalacz nadprądowy ETU8 z funkcją LSI (przeciążenie, zwarcie z opóźnieniem, zwarcie bez opóźnienia). Przyłącze płaskie śrubowe umożliwia łatwy i pewny montaż przewodów.

• Prąd znamionowy In=25A: Zapewnia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc instalację przed przegrzaniem.
• Zdolność wyłączania zwarciowego Icu=55kA przy 415V: Gwarantuje niezawodne przerwanie nawet bardzo wysokich prądów zwarciowych, minimalizując ryzyko uszkodzenia urządzeń.
• Wyzwalacz ETU8 LSI: Umożliwia precyzyjną regulację parametrów: prądu przeciążeniowego Ir (10…25A), zadziałania zwarciowego z opóźnieniem Isd (0,6…10×In) oraz bezzwłocznego Ii (1,5…12×In) – dopasowanie do charakterystyki chronionego obwodu.
• Konstrukcja 3-biegunowa: Dedykowana do trójfazowych sieci przemysłowych i infrastrukturalnych, zapewnia kompleksową ochronę wszystkich faz.
• Przyłącze płaskie śrubowe: Ułatwia szybkie i pewne podłączenie przewodów bez potrzeby stosowania specjalnych narzędzi, skracając czas montażu.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA2025 spełnia wymagania międzynarodowych norm IEC dla wyłączników stosowanych w ochronie instalacji i urządzeń. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik 3VA2 przeznaczony jest do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach przemysłowych, infrastrukturalnych oraz w rozdzielnicach głównych. Dzięki regulowanemu wyzwalaczowi ETU8 sprawdzi się również przy ochronie silników i rozruszników.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych i budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających odbiorniki przemysłowe, takie jak maszyny, piece czy sprężarki.
• Ochrona silników elektrycznych w układach rozruchowych i sterowania napędami.
• Stosowanie w systemach infrastruktury: stacje transformatorowe, centra danych, instalacje komercyjne.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Wyłącznik montuje się w rozdzielnicy w konfiguracji stałej, wtykowej lub wsuwanej – zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz moment dokręcania śrub przyłączeniowych należy dobrać zgodnie z zaleceniami karty katalogowej, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Czy wyłącznik jest wyposażony w podświetlenie? Nie, wyłącznik 3VA2025-5KP32-0AA0 nie posiada podświetlenia. W zestawie znajduje się wyłącznie wyłącznik z wyzwalaczem ETU8 i przyłączem płaskim śrubowym.
• Jaki jest stopień ochrony IP wyłącznika? Wyłączniki kompaktowe przeznaczone są do montażu w obudowach rozdzielnic. Standardowo w takich aplikacjach przyjmuje się stopień ochrony IP20 dla samej aparatury. Dokładny stopień ochrony zależy od obudowy i sposobu montażu – należy zapoznać się z dokumentacją całej rozdzielnicy.
• Jak ustawić parametry wyzwalacza ETU8 (Ir, Isd, Ii)? Ustawienia dokonuje się za pomocą pokręteł i przełączników na panelu czołowym wyzwalacza. Zakresy regulacji: Ir od 10 A do 25 A (w krokach), Isd od 0,6 do 10 × In, Ii od 1,5 do 12 × In. Szczegółowa instrukcja znajduje się w dokumentacji produktu. Pamiętaj, że wszelkie zmiany powinny być wykonywane przy odłączonym napięciu.
