Wyłączniki IEC, Frame 100, 100 A, 3-bieg., 55 kA, ETU8, LSIG, przyłącze płaskie śrubowe | 3VA2010-5KQ32-0AA0 Siemens

Alternatywny kod produktu: 3VA20105KQ320AA0

Opis i Kluczowe Cechy

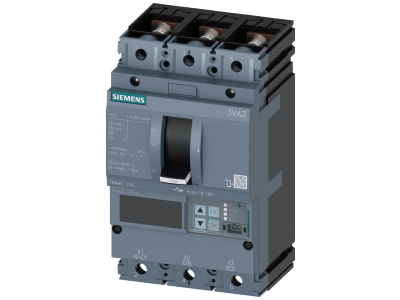

Wyłącznik kompaktowy Siemens 3VA2010-5KQ32-0AA0 to urządzenie ochronne z rodziny SENTRON, przeznaczone do ochrony instalacji przemysłowych i infrastrukturalnych. Model 3-biegunowy o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego 55 kA przy 415 V zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Elektroniczny wyzwalacz ETU860 realizuje funkcje LSIG (przeciążeniowa, zwarciowa z opóźnieniem, natychmiastowa, doziemna), co pozwala na precyzyjne dopasowanie charakterystyki zabezpieczenia do potrzeb sieci. Przyłącze płaskie śrubowe ułatwia szybki montaż i pewne połączenie przewodów.

• Prąd znamionowy In = 100 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 55 kA przy 415 V: Pewne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, minimalizuje ryzyko uszkodzenia instalacji.

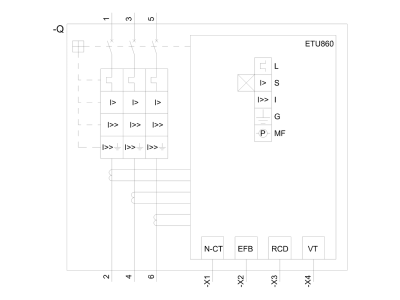

• Wyzwalacz elektroniczny ETU860, LSIG: Ochrona przed przeciążeniem (Ir 40..100 A), zwarciem z opóźnieniem (Isd 0,6..10×In), zwarciem natychmiastowym (Ii 1,5..12×In) oraz doziemną (Ig 0,2..1×In, tg 0,05..0,8 s) – pełna kontrola nad selektywnością i bezpieczeństwem.
• Ochrona doziemna z regulowanym progiem i opóźnieniem: Zapobiega niekontrolowanym przepływom prądów doziemnych, szczególnie ważna w instalacjach wrażliwych na zakłócenia.
• Przyłącze płaskie śrubowe: Zapewnia solidne i trwałe połączenie przewodów o odpowiednim przekroju, upraszcza montaż i serwis.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA2010 spełnia wymagania międzynarodowych norm dla wyłączników niskiego napięcia (IEC 60947-2) i posiada certyfikat CE. Zastosowane rozwiązania techniczne są zgodne z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik przeznaczony do ochrony obwodów głównych i rozdzielczych w instalacjach przemysłowych, komercyjnych oraz infrastrukturalnych. Dzięki wyzwalaczowi LSIG doskonale sprawdza się w układach wymagających selektywności i ochrony przed doziemieniami.

• Ochrona rozdzielnic głównych i podrozdzielni w zakładach produkcyjnych.
• Zabezpieczenie linii kablowych i szyn zbiorczych przed przeciążeniami i zwarciami.
• Ochrona silników i innych odbiorników wymagających regulowanej charakterystyki wyzwalania.
• Instalacje z wymogiem ochrony doziemnej (np. szpitale, serwerownie, obiekty użyteczności publicznej).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu stałego (wkręcanego) na szynie TH35 lub bezpośrednio na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przekrój przewodów dobierz zgodnie z prądem znamionowym i lokalnymi przepisami. Moment dokręcania śrub przyłączeniowych stosuj według dokumentacji producenta. Nie przekraczaj dopuszczalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Jakie funkcje ochronne realizuje wyzwalacz ETU860 w tym wyłączniku? Wyzwalacz ETU860 zapewnia ochronę LSIG: przeciążeniową (z nastawą prądu Ir 40..100 A), zwarciową z opóźnieniem czasowym (Isd 0,6..10×In), zwarciową natychmiastową (Ii 1,5..12×In) oraz doziemną (Ig 0,2..1×In, tg 0,05..0,8 s). Pozwala to na precyzyjne dopasowanie charakterystyki do potrzeb sieci.
• Czy wyłącznik można wyposażyć w moduł komunikacyjny? Tak, istnieje możliwość opcjonalnego montażu modułu komunikacyjnego obsługującego protokoły Modbus TCP, Modbus RTU, PROFINET lub PROFIBUS, co umożliwia zdalne monitorowanie i sterowanie.
• Jaki jest zakres nastawy prądu znamionowego i prądu przeciążeniowego? Prąd znamionowy (In) wynosi 100 A. Prąd przeciążeniowy (Ir) można regulować w zakresie od 40 A do 100 A, co pozwala dostosować zabezpieczenie do rzeczywistego obciążenia.
