Wyłączniki IEC, Frame 100, 100 A, 3-bieg., 55 kA, ETU8, LSI, przyłącze płaskie śrubowe | 3VA2010-5KP32-0AA0 Siemens

Alternatywny kod produktu: 3VA20105KP320AA0

Opis i Kluczowe Cechy

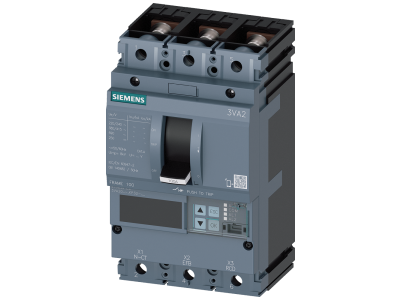

Wyłącznik kompaktowy Siemens 3VA2010-5KP32-0AA0 z serii SENTRON 3VA2 to zaawansowane urządzenie ochronne w obudowie Frame 100, przeznaczone do ochrony instalacji elektrycznych w zastosowaniach przemysłowych i infrastrukturalnych. Posiada prąd znamionowy In = 100 A, zdolność wyłączania Icu = 55 kA przy 415 V oraz elektroniczny wyzwalacz nadprądowy ETU8 (LSI), co gwarantuje niezawodną ochronę przed przeciążeniami i zwarciami. Szerokość modułu odpowiada standardowej obudowie 3-biegunowej, a przyłącze wykonano w postaci płaskich śrub.

• Prąd znamionowy In = 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążeń przy prawidłowo dobranym zabezpieczeniu.
• Zdolność wyłączania Icu = 55 kA przy 415 V: zapewnia skuteczne i szybkie wyłączenie w warunkach zwarciowych, chroniąc personel i urządzenia.

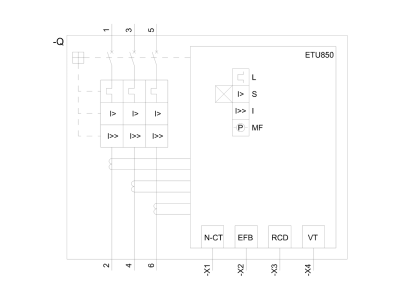

• Elektroniczny wyzwalacz ETU8 (LSI) z regulacją: precyzyjna ochrona przeciwprzeciążeniowa (L – Ir = 40–100 A) i przeciwzwarciowa (S – Isd = 0,6–10×In, I – Ii = 1,5–12×In), co pozwala dopasować charakterystykę do wymagań chronionego obwodu.
• Zintegrowany wyświetlacz i funkcja pomiarowa: umożliwia odczyt bieżących wartości prądu i stanu wyzwalacza, ułatwiając diagnostykę i monitorowanie instalacji.
• Przyłącze płaskie śrubowe: zapewnia pewne i trwałe połączenie przewodów o odpowiednim przekroju, typowe dla wyłączników kompaktowych montowanych na stałe.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla wyłączników kompaktowych (IEC/EN 60947-2). Posiada oznakowanie CE i jest dopuszczony do stosowania w instalacjach przemysłowych oraz infrastrukturalnych. Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik kompaktowy 3VA2 doskonale sprawdza się w roli głównego zabezpieczenia rozdzielnic głównych, tablic rozdzielczych oraz zasilania maszyn i urządzeń. Dzięki szerokiemu zakresowi regulacji wyzwalacza może być stosowany w obwodach o zmiennym obciążeniu.

• Ochrona przeciążeniowa i zwarciowa kabli oraz szyn zbiorczych w rozdzielnicach przemysłowych.
• Zabezpieczenie rozruszników i styczników silników – dopasowanie charakterystyki wyzwalacza do prądu rozruchowego.
• Główne zabezpieczenie zasilania w infrastrukturze komercyjnej i użyteczności publicznej (budynki biurowe, hale produkcyjne).
• W systemach zasilania rezerwowego i generatorów – opcjonalnie z ochroną przewodu neutralnego (przy zastosowaniu zewnętrznego przekładnika prądowego do 160% In).

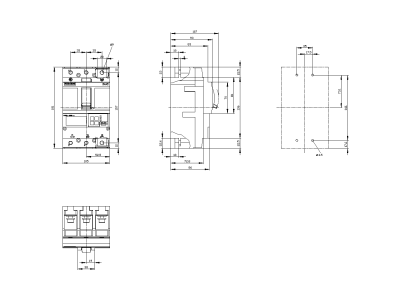

Wskazówki Montażowe

Montaż, demontaż i wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu stałego (przyłącze płaskie śrubowe) na płycie montażowej w rozdzielnicy. Momenty dokręcania śrub przyłączy należy stosować zgodnie z dokumentacją techniczną producenta, a przekrój przewodów dobrać według obciążalności prądowej i temperatury otoczenia. Należy również uwzględnić strefę izolacyjną i odległości zwarciowe.

FAQ

• Jakie są zakresy regulacji wyzwalacza LSI w tym wyłączniku? Regulacja prądu przeciążeniowego Ir wynosi 40–100 A, prądu zwarciowego z opóźnieniem Isd = 0,6–10×In, a bezzwłocznego Ii = 1,5–12×In. Pozwala to na precyzyjne dostrojenie zabezpieczenia do charakterystyki obciążenia.
• Czy wyłącznik wyposażony jest w funkcje pomiarowe i wyświetlacz? Tak, zintegrowany wyświetlacz umożliwia odczyt wartości prądów oraz stanu wyzwalacza, co ułatwia bieżące monitorowanie i diagnostykę instalacji bez konieczności stosowania dodatkowych mierników.
• Czy można rozbudować wyłącznik o moduły komunikacyjne? Opcjonalnie dostępne są moduły komunikacyjne (Modbus TCP, Modbus RTU, PROFINET, PROFIBUS) umożliwiające zdalne odczyty i sterowanie w ramach systemów automatyki budynkowej i przemysłowej. Szczegóły dostępne w karcie katalogowej producenta.
