Wyłączniki IEC, Frame 100, 100 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze zaciskowe | 3VA2010-5HN36-0AA0 Siemens

Alternatywny kod produktu: 3VA20105HN360AA0

Opis i Kluczowe Cechy

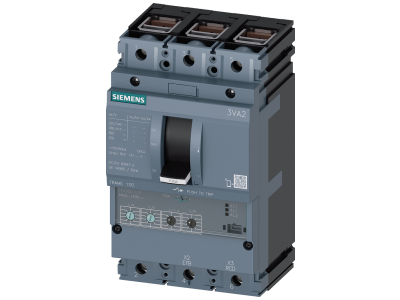

Wyłącznik kompaktowy Siemens 3VA2010-5HN36-0AA0 to trójbiegunowe urządzenie ochronne z ramą 100 A, prądem znamionowym In = 100 A i zdolnością wyłączania 55 kA przy 415 V AC. Wyposażony w elektroniczny wyzwalacz nadprądowy ETU350 z charakterystyką LSI (przeciążenie, zwłoka czasowa, natychmiastowy). Zapewnia selektywną ochronę instalacji przemysłowych oraz infrastrukturalnych, a zintegrowany wyświetlacz umożliwia odczyt wartości pomiarowych. Przyłącze zaciskowe ułatwia szybki i pewny montaż w rozdzielnicy.

• Prąd znamionowy In = 100 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia.
• Zdolność wyłączania Icu = 55 kA przy 415 V: Skutecznie przerywa prądy zwarciowe, chroniąc urządzenia i personel w instalacjach o wysokiej mocy zwarciowej.

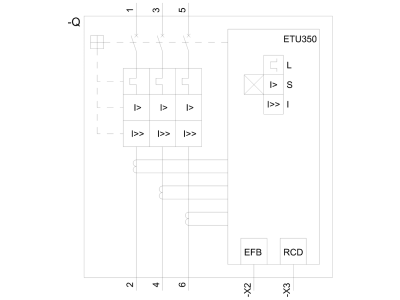

• Elektroniczny wyzwalacz ETU350 z charakterystyką LSI: Umożliwia precyzyjną regulację progu przeciążeniowego (Ir = 40…100 A) oraz zwłoki czasowej przy zwarciu (Isd = 1,5…10 × Ir), co pozwala na uzyskanie selektywności w rozdzielnicy.
• Trzy bieguny: Odpowiedni do stosowania w trójfazowych sieciach energetycznych (L1, L2, L3).
• Zintegrowany wyświetlacz i funkcja pomiarowa: Pozwala na bieżący podgląd prądów i zdarzeń, ułatwiając diagnostykę i zarządzanie energią.
• Przyłącze zaciskowe: Umożliwia szybkie i bezpieczne podłączenie przewodów bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Wyłącznik kompaktowy jest zgodny z wymaganiami norm IEC dla aparatury ochronnej. Posiada certyfikację CE, potwierdzającą spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami serii Siemens SENTRON.

Zastosowanie

Przeznaczony do ochrony przewodów, szyn zbiorczych i odbiorników w instalacjach przemysłowych oraz infrastrukturalnych. Dzięki elektronicznemu wyzwalaczowi LSI idealnie nadaje się do układów wymagających selektywności.

• Ochrona głównych rozdzielnic i podrozdzielnic w zakładach produkcyjnych.
• Zabezpieczenie rozruszników silników i samych silników przed przeciążeniem i zwarciem.
• Ochrona generatorów i źródeł zasilania awaryjnego w instalacjach infrastrukturalnych.
• Stosowanie w układach dystrybucji energii w budynkach użyteczności publicznej i komercyjnych.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu stałego, wtykowego lub wysuwanego w rozdzielnicy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego (100 A) i warunków zwarciowych. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jakie zakresy nastaw prądu przeciążeniowego Ir oferuje ten wyłącznik? W wyzwalaczu ETU350 prąd Ir można regulować w zakresie od 40 A do 100 A, co pozwala dopasować ochronę do rzeczywistego obciążenia.
• Czy wyłącznik posiada zintegrowany wyświetlacz? Tak, urządzenie wyposażone jest w wyświetlacz umożliwiający odczyt wartości prądów oraz stanów alarmowych, co ułatwia diagnostykę.
• Czy można rozbudować wyłącznik o moduł komunikacyjny? Tak, istnieje możliwość opcjonalnego dołączenia modułów komunikacyjnych (Modbus TCP, Modbus RTU, PROFINET, PROFIBUS) w celu zdalnego monitorowania i sterowania.
