Wyłączniki IEC, Frame 100, 100 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2010-5HN32-0AA0 Siemens

Alternatywny kod produktu: 3VA20105HN320AA0

Opis i Kluczowe Cechy

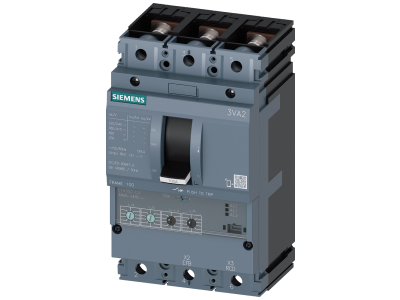

Wyłącznik kompaktowy Siemens 3VA2 (symbol 3VA2010-5HN32-0AA0) to trójbiegunowy wyłącznik z ramą 100 A, o zdolności łączeniowej 55 kA przy 415 V AC. Dzięki elektronicznemu wyzwalaczowi ETU350 o charakterystyce LSI zapewnia selektywną ochronę przed przeciążeniami i zwarciami, z regulacją prądu wyzwalania przeciążeniowego Ir w zakresie 40…100 A oraz zwarciowego Isd 1,5…10 × Ir. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż. Model ten stanowi element serii SENTRON, oferującej modułową elastyczność i jednolite wyposażenie dodatkowe.

• Prąd znamionowy In = 100 A: Umożliwia bezpieczne prowadzenie prądów roboczych w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność łączeniowa Icu = 55 kA przy 415 V AC: Gwarantuje pewne wyłączenie przy wysokich prądach zwarciowych, chroniąc urządzenia i instalację przed uszkodzeniem.

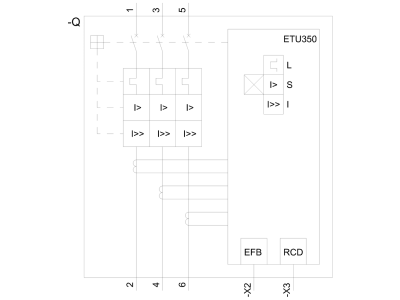

• Elektroniczny wyzwalacz ETU350 LSI: Pozwala na niezależną regulację przeciążenia (Ir 40…100 A), zwarcia z opóźnieniem (Isd 1,5…10 × Ir) oraz wyzwalania chwilowego (Ii = 12 × In), co zapewnia selektywność i ochronę silników.
• Trzy bieguny (3-bieg.): Odpowiedni dla układów trójfazowych, powszechnie stosowanych w przemyśle i infrastrukturze.
• Przyłącze płaskie śrubowe: Upraszcza podłączenie przewodów, zapewniając pewny i trwały styk elektryczny, co skraca czas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dla wyłączników kompaktowych (seria IEC/EN 60947) oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują bezpieczną eksploatację w typowych warunkach przemysłowych.

Zastosowanie

Wyłącznik Siemens 3VA2 przeznaczony jest do ochrony instalacji i urządzeń w systemach zasilania prądu przemiennego o napięciu do 415 V. Sprawdza się w obwodach wymagających selektywnego wyłączania i elastycznej regulacji nastaw.

• Ochrona głównych rozdzielnic i tablic rozdzielczych w przemyśle i budynkach użyteczności publicznej.
• Zabezpieczenie silników elektrycznych przed przeciążeniem i zwarciem, z możliwością dostosowania krzywej wyzwalania do charakterystyki rozruchu.
• Selektywne wyłączanie w sieciach TN i IT, gdzie wymagana jest koordynacja z innymi aparatami ochronnymi.
• Infrastruktura energetyczna: stacje transformatorowe, zasilanie maszyn, pompownie.

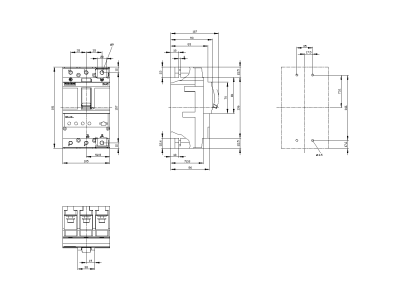

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio do płyty montażowej (w zależności od zastosowanego adaptera). Przy podłączaniu przewodów należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub oraz dobrać przekrój przewodów do spodziewanego prądu i temperatury otoczenia.

FAQ

• Czy wyłącznik ma podświetlenie? Wyłącznik nie jest wyposażony w podświetlenie. Posiada natomiast zintegrowany wyświetlacz do odczytu wartości pomiarowych i nastaw wyzwalacza.
• Jaki jest stopień ochrony (IP) tego modelu? Wyłączniki kompaktowe montowane w rozdzielnicach mają standardowo stopień ochrony IP20 (ochrona przed dotykiem). Dokładny IP dla konkretnej konfiguracji należy sprawdzić w dokumentacji technicznej producenta.
• Czy mogę regulować prąd wyzwalania przeciążeniowego? Tak, wyzwalacz ETU350 umożliwia płynną regulację prądu wyzwalania przeciążeniowego Ir w zakresie 40…100 A oraz regulację Isd (zwarciowego z opóźnieniem) w zakresie 1,5…10 × Ir, a także ustawienie chwilowego wyzwalania Ii na 12 × In.
