Wyłączniki IEC, Frame 100, 100 A, 3-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2010-5HL32-0AA0 Siemens

Alternatywny kod produktu: 3VA20105HL320AA0

Opis i Kluczowe Cechy

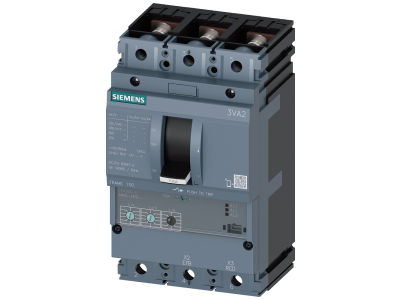

Wyłącznik kompaktowy Siemens 3VA2 z serii SENTRON (symbol 3VA2010-5HL32-0AA0) to trójbiegunowy wyłącznik w obudowie Frame 100 o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego I_cu = 55 kA przy 415 V (klasa M). Wyposażony w elektroniczny wyzwalacz nadprądowy ETU320 z charakterystyką LI, umożliwia precyzyjną ochronę instalacji przed przeciążeniami i zwarciami. Przyłącze płaskie śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy In = 100 A: Odpowiedni do zabezpieczania głównych obwodów zasilających w instalacjach przemysłowych i infrastrukturalnych.
• Zdolność wyłączania I_cu = 55 kA przy 415 V: Gwarantuje bezpieczne przerwanie dużych prądów zwarciowych, chroniąc urządzenia i personel.

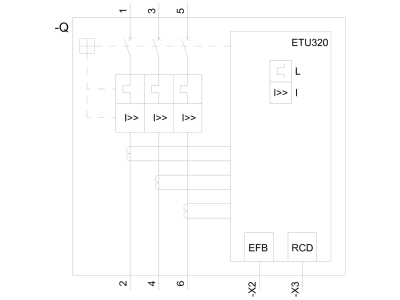

• Elektroniczny wyzwalacz ETU320 (LI) z regulacją: Płynna regulacja prądu przeciążeniowego Ir w zakresie 40…100 A oraz prądu zwarciowego Ii w zakresie 1,5…12 × In umożliwia dopasowanie parametrów do rzeczywistego obciążenia.
• Zintegrowany wyświetlacz wartości pomiarowych: Umożliwia odczyt prądów i łatwą diagnostykę bez konieczności podłączania dodatkowych urządzeń.
• Modułowe wyposażenie dodatkowe i opcjonalne łącze komunikacyjne: Obsługa Modbus TCP, Modbus RTU, PROFINET i PROFIBUS ułatwia integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA2 spełnia wymagania norm IEC (międzynarodowych) dotyczących wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w rozdzielnicach i instalacjach przemysłowych oraz infrastrukturalnych.

Zastosowanie

Wyłącznik 3VA2 chroni obwody przed skutkami przeciążeń i zwarć. Dzięki szerokiej regulacji i wytrzymałości zwarciowej znajduje zastosowanie m.in. w:

• Rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych.
• Zabezpieczaniu transformatorów, silników i rozruszników.
• Ochronie linii zasilających w infrastrukturze komercyjnej i użyteczności publicznej.
• Instalacjach wymagających selektywności i precyzyjnego ustawienia parametrów zabezpieczeń.

Wskazówki Montażowe

Instalację oraz wszelkie prace przy wyłączniku może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami elektrycznymi (SEP). Przed rozpoczęciem montażu bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Wyłącznik może być montowany na stałe, w technice wtykowej lub wsuwanej zgodnie z dokumentacją producenta. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać według specyfikacji technicznej dołączonej do urządzenia. W czasie pracy zachowaj odległości izolacyjne i wentylacyjne podane w instrukcji.

FAQ

• Czy wyłącznik posiada wyświetlacz umożliwiający odczyt prądu? Tak, wyłącznik 3VA2 z wyzwalaczem ETU320 jest wyposażony w zintegrowany wyświetlacz, który pokazuje bieżące wartości pomiarowe – przydatne przy diagnostyce i monitorowaniu obciążenia.
• W jakim zakresie mogę regulować prąd przeciążeniowy i zwarciowy? Regulacja prądu przeciążeniowego Ir odbywa się w zakresie 40…100 A (skok co 1 A), a prądu zwarciowego Ii w zakresie 1,5…12 × In (ustawiany płynnie). Pozwala to precyzyjnie dostosować zabezpieczenie do charakterystyki chronionej sieci.
• Czy ten model można zastosować w technice wsuwanej? Tak, wyłącznik 3VA2 jest dostępny w wersji do montażu stałego, wtykowego oraz wsuwanego (zależnie od wybranej bazy). Opcja wsuwana ułatwia szybką wymianę i serwisowanie bez demontażu przewodów.
