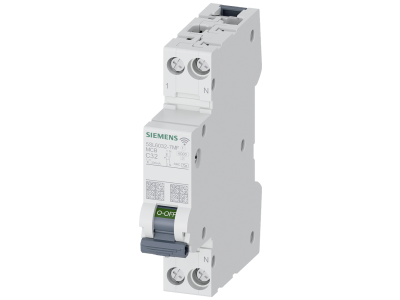

Wyłącznik nadprądowy 5SL6 COM funkcja pomiaru, komunikacja 230V 6kA, 1+N, C, 32A | 5SL6032-7MF Siemens

Alternatywny kod produktu: 5SL60327MF

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6 COM z funkcją pomiaru i komunikacją to zaawansowane urządzenie ochronne dedykowane do zabezpieczania obwodów elektrycznych w budynkach użytkowych oraz przemysłowych. Charakterystyka C zapewnia skuteczną ochronę przed zwarciami i przeciążeniami, a zintegrowany moduł pomiarowy umożliwia monitoring prądu, energii oraz stanu urządzenia. Kompatybilność z systemami komunikacji bezprzewodowej pozwala na zdalną kontrolę i diagnostykę stanu instalacji.

• Funkcja pomiaru i komunikacji: Ciągły monitoring parametrów elektrycznych (prąd, energia, stan pracy) z możliwością zdalnego odczytu przez interfejsy bezprzewodowe.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia chroni obwód przed uszkodzeniami i zapewnia niezawodną ochronę.
• Konfiguracja 1+N: Separacja neutralnego i fazowego przewodu w jednej obudowie – oszczędność miejsca w rozdzielnicy i uproszczony montaż.
• Charakterystyka wyzwalania C: Szybkie reagowanie na zwarcia i przeciążenia, optymalne dla obwodów z odbiornikami o umiarkowanych prądach rozruchowych.

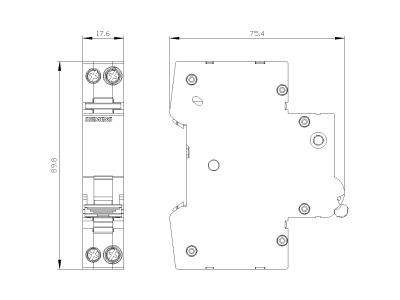

• Standardowy rozmiar 1 SM: Kompatybilny z większością rozdzielnic modułowych, łatwy montaż na szynie DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dla urządzeń ochronnych, w tym normy PN-EN 60898-1 (wyłączniki nadprądowe) oraz PN-EN 61009-1 (wyłączniki różnicowoprądowe) w zakresie funkcji pomiarowych i komunikacyjnych. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami unijnymi.

Zastosowanie

Wyłącznik 5SL6 COM przeznaczony jest do zaawansowanych instalacji elektrycznych, gdzie wymagana jest precyzyjna ochrona, monitoring parametrów oraz możliwość zdalnego zarządzania.

• Budynki użytkowe (biura, szkoły, szpitale) – ochrona obwodów gniazd wtykowych i oświetlenia.
• Przemysł – zabezpieczenie maszyn i urządzeń wymagających ciągłego monitorowania poboru prądu.
• Centra danych i serwerownie – ochrona wrażliwych obwodów zasilających.
• Instalacje inteligentne (Smart Home/Building) – integracja z systemami automatyki budynkowej poprzez komunikację bezprzewodową.

Wskazówki Montażowe

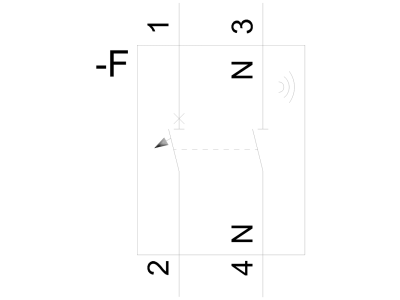

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich środków bezpieczeństwa. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem wskazanym przez strzałkę na obudowie. Przewody fazowy i neutralny podłączyć do odpowiednich zacisków (oznaczenia "1" i "N" na schemacie). Przed podłączeniem upewnić się, że napięcie w instalacji wynosi 230V AC. Po montażu przeprowadzić test działania przy użyciu przycisku "TEST". W przypadku stosowania funkcji komunikacyjnych – skonfigurować interfejs zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik 5SL6 COM wymaga zewnętrznego zasilania do działania funkcji pomiarowych? Tak, funkcje pomiaru, energii i komunikacji wymagają obecności napięcia 230V, które jednocześnie zasila chroniony obwód.
• Jakie są zakresy pomiarowe prądu? Dokładne zakresy nie zostały podane w danych produktu – sprawdź dokumentację techniczną lub etykietę na urządzeniu.
• Czy wyłącznik można stosować jako zabezpieczenie różnicowoprądowe? Wyłącznik 5SL6 COM posiada funkcję monitorowania prądu różnicowego, jednak nie zastępuje wyspecjalizowanych wyłączników RCD. Do ochrony przed porażeniem wymagane jest zastosowanie dodatkowych urządzeń RCD klasy A lub B zgodnie z normami.
