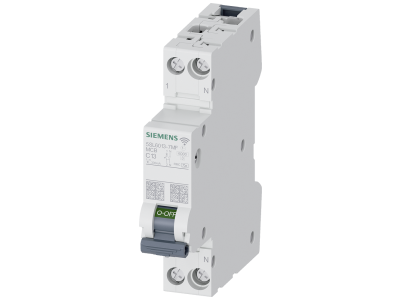

Wyłącznik nadprądowy 5SL6 COM funkcja pomiaru, komunikacja 230V 6kA, 1+N, C, 13A | 5SL6013-7MF Siemens

Alternatywny kod produktu: 5SL60137MF

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6 COM o charakterystyce C, prądzie znamionowym 13A i zdolności zwarciowej 6kA to zaawansowane urządzenie zintegrowanej ochrony przeciwzwarciowej i przeciążeniowej. Wyposażony w funkcję pomiaru energii, monitorowanie stanu oraz komunikację 230V, zapewnia kompleksową ochronę instalacji w budynkach użytkowych oraz obiektach przemysłowych. Konstrukcja 1+N umożliwia niezależne zabezpieczenie przewodu neutralnego i fazowego.

• Zintegrowany pomiar energii i monitorowanie stanu: Umożliwia ciągłe śledzenie zużycia energii oraz diagnostykę stanu instalacji, co pozwala na szybkie wykrycie nieprawidłowości.
• Komunikacja 230V: Zdalny monitoring i sterowanie układem zabezpieczającym, integracja z systemami inteligentnego budynku lub SCADA.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, chroniąc odbiorniki o umiarkowanym prądzie rozruchowym (np. silniki, transformatory).
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę przed zwarciami o niskiej i średniej energii.
• Konstrukcja 1+N: Niezależne zabezpieczenie przewodu neutralnego i fazowego, idealne do instalacji jednofazowych z wymaganą separacją obwodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dla wyłączników nadprądowych, w tym PN-EN 60898-1 oraz PN-EN 60947-2. Posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik 5SL6 COM przeznaczony jest do ochrony jednofazowych obwodów odbiorczych w budynkach użytkowych, przemysłowych oraz instalacjach inteligentnych.

• Ochrona obwodów oświetleniowych, gniazd wtykowych oraz urządzeń o niskim i średnim poborze mocy.
• Zabezpieczanie obwodów zasilających urządzenia biurowe, serwery oraz systemy automatyki budynkowej.
• Stosowanie w instalacjach zasilających maszyny i urządzenia przemysłowe o charakterystyce C.
• Integracja z systemami monitoringu energii i SCADA dzięki funkcji komunikacji 230V.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Urządzenie należy zainstalować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody fazowy i neutralny podłączyć zgodnie z oznaczeniami na wyłączniku, dokręcając śruby z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test funkcjonalny – symulację zwarcia i przeciążenia, aby potwierdzić poprawność działania. Upewnić się, że komunikacja 230V jest prawidłowo skonfigurowana w systemie nadrzędnym.

FAQ

• Czy wyłącznik posiada funkcję wyłącznika różnicowoprądowego (RCD)? Nie, wyłącznik 5SL6 COM nie posiada wbudowanej funkcji RCD. Jest to wyłącznik nadprądowy z pomiarem i komunikacją, który należy stosować w połączeniu z odpowiednimi wyłącznikami różnicowoprądowymi w instalacji.
• Jakie są wymagania dotyczące zasilania komunikacji 230V? Komunikacja 230V wymaga podłączenia przewodu zasilającego do odpowiedniego wejścia na wyłączniku, zgodnie z dokumentacją techniczną. Należy zapewnić stabilne napięcie zasilania i odpowiednią separację galwaniczną w systemie.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Konstrukcja 1+N przeznaczona jest wyłącznie do instalacji jednofazowych. Do zastosowań trójfazowych należy stosować odpowiednie wyłączniki trójfazowe z funkcjami pomiaru i komunikacji.
