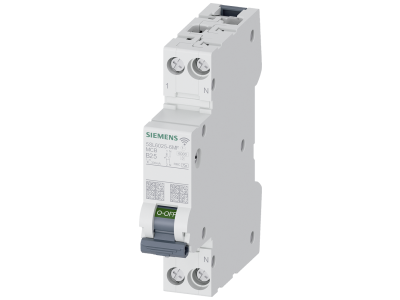

Wyłącznik nadprądowy 5SL6 COM funkcja pomiaru, komunikacja 230V 6kA, 1+N, B, 25A | 5SL6025-6MF Siemens

Alternatywny kod produktu: 5SL60256MF

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6 COM w wersji 1+N o charakterystyce B i prądzie znamionowym 25A to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed zwarciami i przeciążeniami. Dzięki zintegrowanej funkcji pomiaru prądu, monitorowania stanu i pomiaru energii, a także komunikacji 230V stanowi inteligentne rozwiązanie dla budynków użytkowych i przemysłu. Kompaktowa konstrukcja 1 modułu (1 SM) pozwala na montaż w standardowych rozdzielnicach.

• Funkcja pomiaru prądu i energii: Umożliwia ciągłe monitorowanie zużycia energii i obciążenia obwodu, co pozwala na optymalizację kosztów eksploatacji i wczesne wykrywanie anomalii.
• Komunikacja 230V: Integracja z systemami inteligentnego budynku lub automatyki przemysłowej dzięki możliwości przesyłania danych o stanie wyłącznika i parametrach pracy.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia, chroniąc instalację już przy niewielkim wzroście prądu powyżej znamionowego.
• Konstrukcja 1+N: Oddzielne zabezpieczenie przewodu fazowego i neutralnego, co zwiększa bezpieczeństwo instalacji w systemach jednofazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy EN 60898-1 i EN 60947-2. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami niskonapięciowymi Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 5SL6 COM znajduje zastosowanie w instalacjach, gdzie wymagana jest zaawansowana ochrona, monitoring parametrów oraz możliwość integracji z systemami zarządzania energią.

• Budynki użytkowe (biura, szkoły, szpitale) – ochrona i monitoring obwodów gniazdowych i oświetleniowych.
• Przemysł – zabezpieczenie maszyn i urządzeń wymagających precyzyjnego monitorowania obciążeń.
• Instalacje inteligentne – integracja z systemami automatyki budynkowej i pomiaru energii.
• Obiekty o wysokich wymaganiach bezpieczeństwa – ochrona przed zwarciami i przeciążeniami w krytycznych obwodach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w standardowych szynach TH 35mm w rozdzielnicy. Podłączenie przewodów fazowego i neutralnego zgodnie z oznaczeniami na urządzeniu, z zachowaniem odpowiedniego momentu dokręcania (zalecane 2,0 Nm). Po montażu przeprowadzić testy działania, weryfikując poprawność podłączenia i reakcję na zwarcia.

FAQ

• Czy wyłącznik 5SL6 COM posiada funkcję samoczynnego resetu? Nie – po zadziałaniu i zaniku zwarcia lub przeciążenia wymaga ręcznego włączenia. Umożliwia to weryfikację przyczyny zadziałania przez personel.
• Jakie parametry można monitorować przy pomocy wyłącznika? Z urządzenia można odczytać wartości prądu fazowego i neutralnego, mocy, energii pobranej oraz stan urządzenia (załączony/odłączony). Dokładne dane znajdują się w dokumentacji producenta.
• Czy wyłącznik współpracuje z systemami SCADA? Tak – dzięki komunikacji 230V i standardowym protokołom możliwa jest integracja z systemami nadzoru i sterowania procesami przemysłowymi.
