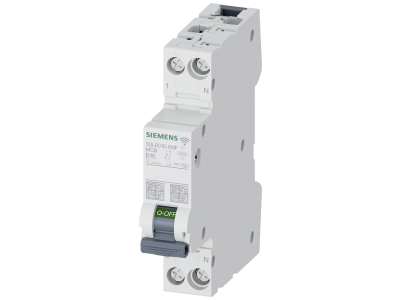

Wyłącznik nadprądowy 5SL6 COM funkcja pomiaru, komunikacja 230V 6kA, 1+N, B, 16A | 5SL6016-6MF Siemens

Alternatywny kod produktu: 5SL60166MF

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6 COM o charakterystyce B, prądzie znamionowym 16A i zdolności wyłączalnej 6kA to zaawansowane urządzenie zintegrowane z funkcją pomiaru i komunikacją. Przeznaczony do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach elektrycznych budynków użytkowych oraz przemysłowych. W wersji 1+N zapewnia selektywną ochronę obwodów jednofazowych z oddzielną neutralną.

• Funkcja pomiaru i komunikacja: Monitorowanie parametrów sieci (prąd, energia) i zdalna diagnostyka – możliwość integracji z systemami BMS i SCADA.
• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – idealne rozwiązanie do ochrony obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączalna 6kA: Wysoka odporność na zwarcia, zapewniająca niezawodną ochronę nawet przy dużych prądach zwarciowych.
• Wersja 1+N: Oddzielna ochrona fazy i neutralnego – precyzyjna ochrona dla obwodów zasilanych 230V.
• Zintegrowane zabezpieczenie nadprądowe: Natychmiastowe wyłączenie w przypadku przeciążenia lub zwarcia, minimalizujące ryzyko uszkodzeń instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (PN-EN 60898-1, PN-EN 60947-2) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 5SL6 COM znajduje zastosowanie w zaawansowanych instalacjach elektrycznych wymagających ciągłego monitorowania i zdalnego sterowania.

• Ochrona obwodów oświetleniowych i gniazd w budynkach biurowych, handlowych i przemysłowych.
• Zasilanie urządzeń wrażliwych na wahania napięcia (serwerownie, systemy automatyki).
• Instalacje z systemami zarządzania energią (BMS) – możliwość integracji z platformami monitoringu.
• Ochrona przed pożarem wynikającym z przeciążeń lub zwarć w rozdzielnicach głównych i obwodowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy montować w rozdzielnicy na szynie DIN 35mm, zgodnie z kierunkiem strzałek na obudowie. Zaciski fazowe i neutralne należy dokręcić z zalecanym momentem, aby zapewnić odpowiedni kontakt elektryczny. Przed uruchomieniem należy przeprowadzić test funkcjonalny – symulację zwarcia i przeciążenia. W przypadku integracji z systemami komunikacji, należy skonfigurować urządzenie zgodnie z dokumentacją techniczną.

FAQ

• Czy wyłącznik wymaga dodatkowego zasilania sterowania? Tak – urządzenie wymaga zasilania 230V do prawidłowego działania funkcji pomiaru i komunikacji.
• Jaka jest maksymalna liczba wyłączników w szeregu? Maksymalna liczba nie została określona w danych produktu – należy sprawdzić w dokumentacji technicznej producenta lub normie instalacyjnej.
• Czy wyłącznik może współpracować z wyłącznikami różnicowoprądowymi? Tak, wyłączniki 5SL6 COM mogą być stosowane w układach selektywnej ochrony z wyłącznikami różnicowoprądowymi (RCD), pod warunkiem zachowania odpowiednich odstępów i parametrów.
