Matryce zaciskowe USD-K-K17 do GU 300 (19 wymiarów) | USD_K-K17 Erko

Alternatywny kod produktu: USD_K-K17

Opis i Kluczowe Cechy

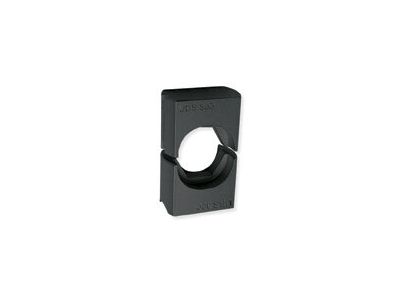

Matryce zaciskowe USD-K-K17 przeznaczone są do prasy GU 300 i umożliwiają kompleksową obróbkę sektorowych żył aluminiowych. Pozwalają na formowanie na okrągło żył w zakresie 16 ÷ 240 mm² oraz na płasko w zakresie 25 ÷ 120 mm² – przygotowując przewód do bezkońcówkowego zakańczania lub wycięcia otworu. Po spłaszczeniu żyły można wyciąć otwór za pomocą dedykowanej wkładki UK. Matryce obsługują również końcówki i złączki rurowe miedziane (6 ÷ 300 mm²) oraz aluminiowe (16 ÷ 300 mm²), co czyni je uniwersalnym narzędziem w warsztacie elektryka.

• Formowanie na okrągło żył Al sektorowych 16÷240 mm²: Umożliwia bezkońcówkowe zakańczanie kabli aluminiowych bez konieczności stosowania dodatkowych końcówek, co skraca czas montażu i obniża koszty.
• Formowanie na płasko żył Al 25÷120 mm²: Przygotowuje żyłę do wycięcia otworu (np. pod śrubę) wkładką UK – idealne rozwiązanie do bezpośredniego łączenia w rozdzielnicach.
• Wycinanie otworów w żyłach spłaszczonych: Współpraca z wkładką UR umożliwia precyzyjne wycinanie otworów w żyłach przeformowanych na płasko oraz w bednarce stalowej.
• Kompatybilność z końcówkami rurowymi Cu 6÷300 mm² i Al 16÷300 mm²: Szeroki zakres przekrojów pozwala na zaciskanie zarówno małych przewodów miedzianych, jak i dużych aluminiowych w jednym zestawie matryc.
• 19 wymiarów roboczych w jednej matrycy: Uniwersalność narzędzia – jedna para matryc pokrywa wiele zadań, eliminując konieczność częstej wymiany wkładek.

Zgodność z Normami

Producent nie podał konkretnych numerów norm w dostarczonych danych. Matryce przeznaczone są do stosowania z prasą GU 300 i zaleca się ich użytkowanie zgodnie z ogólnymi wytycznymi dla narzędzi do obróbki przewodów elektrycznych, zapewniając prawidłowe połączenia zgodne z wymaganiami instalacyjnymi. Posiadają oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Matryce USD-K-K17 znajdują zastosowanie w pracach związanych z przygotowaniem i zakańczaniem kabli energetycznych, szczególnie w instalacjach wykorzystujących przewody aluminiowe sektorowe. Służą do tworzenia trwałych, bezkońcówkowych połączeń oraz do przygotowania żył pod zaciskanie końcówek rurowych.

• Bezkońcówkowe zakańczanie kabli aluminiowych sektorowych w rozdzielnicach i szafach sterowniczych.
• Przygotowanie żył pod połączenia śrubowe poprzez spłaszczenie i wycięcie otworu (wkładka UK).
• Wycinanie otworów w bednarce stalowej (np. przy łączeniu szyn zbiorczych).
• Zaciskanie końcówek i złączek rurowych Cu (6÷300 mm²) oraz Al (16÷300 mm²) w instalacjach nn i SN.

Wskazówki Montażowe

Matryce montuje się w prasie zaciskowej GU 300 zgodnie z instrukcją producenta urządzenia. Przed rozpoczęciem pracy upewnij się, że narzędzie jest odłączone od zasilania (jeśli dotyczy prasy hydraulicznej/elektrycznej) oraz że przewody, na których będziesz pracować, są pozbawione napięcia. Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – nieprawidłowe użytkowanie może prowadzić do uszkodzenia matryc lub niebezpiecznych połączeń. Stosuj odpowiednie siły zacisku i wkładki pomocnicze (UK, UR) zgodnie z zaleceniami producenta matryc.

FAQ

• Czy matryce USD-K-K17 pasują do każdej prasy? Są przeznaczone wyłącznie do prasy GU 300. Przed zakupem upewnij się, że posiadasz ten model – tylko wtedy zapewniona jest prawidłowa geometria i siła zacisku.
• Czy potrzebuję dodatkowych wkładek do wycinania otworów? Tak, do wycinania otworów w żyłach spłaszczonych wymagana jest wkładka UR, a do wycinania otworów w żyłach po formowaniu na płasko – wkładka UK. Matryce same w sobie nie posiadają funkcji wycinania.
• Jaki jest zakres przekrojów dla końcówek miedzianych i aluminiowych? Dla końcówek rurowych Cu zakres wynosi 6÷300 mm², dla Al 16÷300 mm². Matryce obsługują zarówno małe, jak i duże przekroje w jednym narzędziu.
