Matryce do zaciskania końcówek kablowych PPESP95 95mm2 do PPZKS 054724 | 05104250 PROTEC.class

Alternatywny kod produktu: 054724

Opis i Kluczowe Cechy

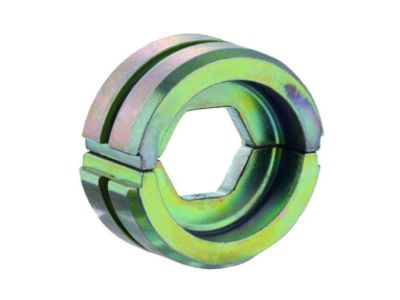

Matryca zaciskowa o symbolu 05104250 (typu PPESP95) przeznaczona do wykonywania trwałych i powtarzalnych połączeń na końcówkach kablowych oraz złączkach. Dedykowana do praski hydraulicznej PPZKS 6‑300. Szerokość robocza szczęki wynosi 5,0 mm, a geometria sześciokątna (heksagonalna) zapewnia równomierny docisk na całym obwodzie, co przekłada się na niską rezystancję styku i odporność mechaniczną połączenia.

• Przekrój znamionowy 95 mm²: idealne dopasowanie do końcówek i złączek dla przewodów miedzianych lub aluminiowych o tym polu przekroju.
• Kształt 6‑kątny (heksagonalny): gwarantuje symetryczne odkształcenie tulejki, eliminuje luzy i ryzyko nierównomiernego zacisku.
• Szerokość zacisku 5,0 mm: precyzyjnie dobrana do szerokości uzębienia szczęk praski PPZKS, co umożliwia łatwe pozycjonowanie końcówki.
• Kompatybilność z praską PPZKS 6‑300: szybki montaż i wymiana matrycy bez narzędzi, zwiększają wydajność pracy w terenie.
• Zgodność z normami DIN 46235 i DIN 46267: produkowana według wymiarów znormalizowanych, co daje pewność prawidłowego zaciskania końcówek i złączek według powszechnie uznawanych standardów.

Zgodność z Normami

Matryca została zaprojektowana zgodnie z wymaganiami norm DIN 46235 (końcówki kablowe zaciskane) oraz DIN 46267 część 1 (złączki kablowe). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Matryca znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, niskooporowe połączenie przewodów o przekroju 95 mm². Stosowana jest głównie z praską hydrauliczną PPZKS 6‑300.

• Zaciskanie końcówek kablowych pierścieniowych, widełkowych i tulejkowych według DIN 46235.
• Wykonywanie połączeń na złączkach kablowych DIN 46267 część 1 (np. złączki proste, redukcyjne).
• Prace instalacyjne w rozdzielnicach, szafach sterowniczych oraz przy przyłączach maszyn i urządzeń przemysłowych.
• Modernizacje i naprawy zabezpieczeń oraz linii zasilających w obiektach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Prace związane z zaciskaniem końcówek kablowych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (np. uprawnienia SEP) po uprzednim odłączeniu napięcia w obwodzie. Matrycę montuje się w prasce PPZKS zgodnie z instrukcją producenta narzędzia. Należy upewnić się, że końcówka jest odpowiednio wprowadzona w matrycę, a szczęki praski są całkowicie domknięte. Przekrój przewodu i rodzaj końcówki muszą być zgodne z danymi matrycy (95 mm²). Po zaciskaniu zaleca się wizualną kontrolę połączenia – brak pęknięć, równomierne odkształcenie.

FAQ

• Czy ta matryca pasuje do innych prasek hydraulicznych? Matryca jest dedykowana do praski typu PPZKS 6‑300. Ze względu na różnice w wymiarach uchwytów oraz kształcie zaczepów, nie gwarantujemy kompatybilności z innymi modelami prasek.
• Czy matryca nadaje się do końcówek innych norm (np. IEC, amerykańskich)? Matryca została wykonana zgodnie z wymiarami norm DIN 46235 i DIN 46267. Może być używana do końcówek tych norm. Do innych standardów należy sprawdzić fizyczne dopasowanie – zalecamy test na próbce.
• Jak sprawdzić, czy zacisk jest wykonany prawidłowo? Po zaciskaniu połączenie powinno mieć wyraźnie odciśnięty sześciokątny ślad, bez ostrych krawędzi i pęknięć. Można również wykonać pomiar ciągłości (oporności) – niska rezystancja świadczy o prawidłowym zacisku.
