Matryce do zaciskania końcówek kablowych PPESP70 70mm2 do PPZKS 054723 | 05104249 PROTEC.class

Alternatywny kod produktu: 054723

Opis i Kluczowe Cechy

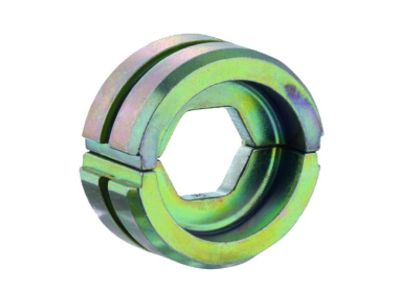

Matryca do zaciskania końcówek kablowych PPESP70 (symbol 05104249) przeznaczona do obróbki przewodów o przekroju 70 mm². Wykonana w kształcie sześciokątnym, zapewnia równomierne przeniesienie siły i trwałe połączenie. Szerokość zacisku wynosi 5,0 mm. Kompatybilna z praskami serii PPZKS 6-300, w tym modelem PPZKS 054723.

• Przekrój 70 mm²: dedykowana do końcówek kablowych i złączek o tym przekroju, co gwarantuje optymalne odkształcenie i pewne połączenie.
• Kształt sześciokątny: zapewnia równomierny docisk na całym obwodzie końcówki, eliminując ryzyko luzów i zwiększając trwałość połączenia.
• Szerokość zacisku 5,0 mm: precyzyjnie dopasowana do standardowych końcówek i złączek, co skraca czas pracy i redukuje błędy montażowe.
• Zgodność z DIN 46235 i DIN 46267 część 1: matryca przeznaczona do zaciskania końcówek kablowych oraz złączek kablowych zgodnych z tymi normami.
• Kompatybilność z praskami PPZKS 6-300: pasuje do popularnych prasek ręcznych i hydraulicznych tej serii, w tym modelu PPZKS 054723, co ułatwia integrację z istniejącym parkiem narzędziowym.

Zgodność z Normami

Matryca jest przeznaczona do zaciskania końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z normą DIN 46267 część 1. Produkt spełnia standardy europejskie posiada certyfikat CE.

Zastosowanie

Matryca PPESP70 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i energetycznych, gdzie wymagane jest pewne i trwałe zaciskanie końcówek o dużym przekroju.

• Zaciskanie końcówek kablowych typu oczko, widełka i tulejki o przekroju 70 mm² na przewodach miedzianych i aluminiowych.
• Zaciskanie złączek kablowych (np. złączek rurowych) w rozdzielnicach i szafach sterowniczych.
• Wykonywanie przyłączy w instalacjach przemysłowych, energetycznych i automatyce budynkowej.
• Uzupełnienie zestawów narzędziowych dla elektryków i instalatorów wykonujących prace w trudno dostępnych miejscach.

Wskazówki Montażowe

Zaciskanie końcówek kablowych powinno być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed użyciem należy bezwzględnie odłączyć napięcie w obwodzie. Matrycę montować w prasce zgodnie z instrukcją producenta narzędzia. Dobrać odpowiednią siłę zacisku oraz sprawdzić pełne zamknięcie matrycy – zalecane jest wykonanie próby na odcinku kabla. Przekrój przewodu i rodzaj końcówki muszą być zgodne z danymi matrycy. Po zaciśnięciu sprawdzić połączenie wizualnie i – jeśli możliwe – próbą wytrzymałości.

FAQ

• Do jakich końcówek pasuje ta matryca? Matryca jest przeznaczona do końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z DIN 46267 część 1, o przekroju 70 mm². Należy stosować wyłącznie końcówki o tym samym przekroju.
• Jaka jest szerokość zacisku matrycy? Szerokość zacisku wynosi 5,0 mm. Jest to stały wymiar geometryczny matrycy, decydujący o kształcie zaciśniętej końcówki.
• Czy matryca pasuje do praski PPZKS 054723? Tak, produkt został zaprojektowany do stosowania z praskami serii PPZKS 6-300, w tym z modelem PPZKS 054723. Przed pierwszym użyciem zaleca się sprawdzenie pasowania mechanicznego.
