Matryce do zaciskania końcówek kablowych PPESP35 35mm2 do PPZKS 054721 | 05104247 PROTEC.class

Alternatywny kod produktu: 054721

Opis i Kluczowe Cechy

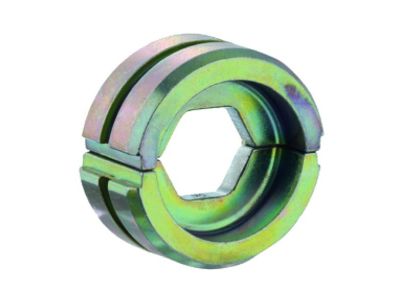

Matryce zaciskowe PPESP35 o przekroju 35 mm² (symbol katalogowy 05104247) przeznaczone są do profesjonalnego zaciskania końcówek kablowych zgodnych z DIN 46235 oraz złączek kablowych DIN 46267 część 1. Dedykowane do praski hydraulicznej typu PPZKS 6-300, zapewniają powtarzalne, sześciokątne (heksagonalne) zaciśnięcie o szerokości 5,0 mm. Precyzyjna geometria matryc gwarantuje trwałe i bezpieczne połączenie elektryczne, minimalizując rezystancję przejścia oraz ryzyko poluzowania w eksploatacji.

• Przekrój 35 mm²: dedykowane do końcówek i złączek kablowych o średnicy znamionowej 35 mm² – optymalne dopasowanie do przewodów miedzianych i aluminiowych.
• Kształt zacisku: sześciokątny (heksagonalny): zapewnia równomierny rozkład sił na całym obwodzie końcówki, co skutkuje wyższą szczelnością i wytrzymałością mechaniczną.
• Szerokość zacisku 5,0 mm: precyzyjna kalibracja matrycy gwarantuje powtarzalność zaciśnięcia na całej długości strefy łączenia.
• Kompatybilność z praską PPZKS 6-300: szybki montaż i wymiana matryc bez konieczności stosowania dodatkowych adapterów – oszczędność czasu na budowie.
• Zgodność z normami DIN 46235 oraz DIN 46267 część 1: końcówki i złączki zaciskane tymi matrycami spełniają wymagania w zakresie wymiarów i wytrzymałości połączeń kablowych.

Zgodność z Normami

Matryce PPESP35 05104247 są zaprojektowane do pracy z końcówkami kablowymi spełniającymi normę DIN 46235 oraz ze złączkami kablowymi zgodnymi z DIN 46267 część 1. Stosowanie matryc gwarantuje, że wykonane zaciśnięcia odpowiadają wymaganiom tych norm pod względem geometrii i siły zacisku. Produkt posiada certyfikat CE.

Zastosowanie

Matryce PPESP35 znajdują zastosowanie wszędzie tam, gdzie wymagane jest trwałe i niezawodne łączenie przewodów z końcówkami – w instalacjach elektrycznych, automatyce przemysłowej, energetyce oraz przy budowie rozdzielnic i szaf sterowniczych.

• Zaciskanie końcówek kablowych pierścieniowych, widełkowych i tulejkowych 35 mm² w instalacjach niskiego i średniego napięcia.
• Łączenie przewodów za pomocą złączek kablowych DIN 46267 część 1 przy budowie magistral zasilających i uziemiających.
• Produkcja wiązek przewodów w szafach sterowniczych i automatyce – precyzyjne i powtarzalne zaciśnięcie skraca czas montażu.
• Prace serwisowe i modernizacyjne w istniejących instalacjach elektrycznych – wymiana uszkodzonych końcówek z zachowaniem pełnej zgodności z normami.

Wskazówki Montażowe

Matryce PPESP35 przeznaczone są wyłącznie do użytku z praską hydrauliczną PPZKS 6-300. Montaż i obsługa praski powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę z zakresu bezpieczeństwa pracy z narzędziami elektrycznymi. Przed rozpoczęciem zaciskania należy bezwzględnie odłączyć napięcie od przewodów. Matryce należy zamocować w prasce zgodnie z instrukcją producenta, zwracając uwagę na właściwe ustawienie strefy zacisku. Siłę zacisku oraz moment dokręcania elementów mocujących należy dobrać według dokumentacji technicznej praski PPZKS. Przekrój przewodów i rodzaj końcówek muszą być zgodne z zakresem pracy matrycy (35 mm²). Po każdym użyciu zaleca się kontrolę stanu matryc – zużycie powierzchni roboczej wykraczające poza tolerancję wymaga wymiany.

FAQ

• Czy matryca PPESP35 pasuje do innych prasek hydraulicznych? Matryca PPESP35 o indeksie 05104247 jest dedykowana wyłącznie do praski typu PPZKS 6-300. Nie zalecamy stosowania jej z innymi urządzeniami – może to prowadzić do nieprawidłowego zaciśnięcia lub uszkodzenia matrycy.
• Jaki kształt ma zacisk wykonany tą matrycą? Matryca PPESP35 wytłacza zacisk sześciokątny (heksagonalny) o szerokości 5,0 mm. Taka geometria zapewnia optymalne połączenie mechaniczne i elektryczne, zgodne z wymaganiami norm DIN 46235 i DIN 46267 część 1.
• Jakie końcówki można zaciskać tą matrycą – miedziane czy aluminiowe? Matryca jest uniwersalna pod względem materiału – może być używana zarówno z końcówkami miedzianymi, jak i aluminiowymi, pod warunkiem że ich przekrój wynosi 35 mm². Należy stosować wyłącznie końcówki zgodne z DIN 46235.
