Matryce do zaciskania końcówek kablowych PPESP25 25mm2 do PPZKS 054720 | 05104246 PROTEC.class

Alternatywny kod produktu: 054720

Opis i Kluczowe Cechy

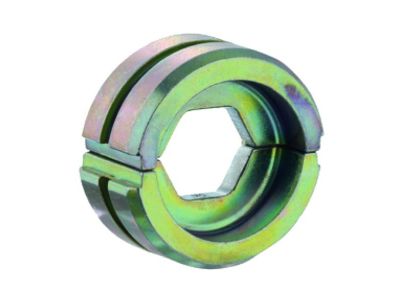

Matryca zaciskowa PPESP25 o symbolu 05104246 to sześciokątna wkładka robocza przeznaczona do precyzyjnego zaciskania końcówek kablowych o przekroju 25 mm². Kompatybilna z praską typu PPZKS 6-300, zapewnia powtarzalne, zgodne z normami połączenia. Szerokość zacisku wynosi 5,0 mm, a heksagonalny profil gwarantuje równomierny docisk na całym obwodzie.

• Przekrój końcówki 25 mm²: dedykowana do końcówek i złączek kablowych o tym przekroju, co pozwala na tworzenie trwałych połączeń bez ryzyka niedociśnięcia.
• Szerokość zacisku 5,0 mm: precyzyjnie dobrana geometria zapewnia optymalny kształt zaciśniętej końcówki zgodnie z wymaganiami norm.
• Kształt sześciokątny (heksagonalny): równomierny rozkład siły zacisku na całym obwodzie minimalizuje odkształcenia i ryzyko uszkodzenia izolacji.
• Kompatybilność z praską PPZKS 6-300: matryca jest dedykowana do tej serii narzędzi, co gwarantuje stabilne mocowanie i bezpieczną pracę.
• Symbol 05104246: jednoznaczna identyfikacja produktu ułatwiająca zamawianie i gospodarkę magazynową.

Zgodność z Normami

Matryca przeznaczona jest do zaciskania końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z normą DIN 46267 część 1. Gwarantuje to, że wykonane połączenia spełniają europejskie standardy jakości i bezpieczeństwa stosowane w instalacjach elektrycznych.

Zastosowanie

Matryca PPESP25 służy do tworzenia trwałych i bezpiecznych połączeń kablowych w profesjonalnych instalacjach elektrycznych i przemysłowych. Sprawdza się w następujących scenariuszach:

• Zaciskanie końcówek kablowych 25 mm² w rozdzielnicach i szafach sterowniczych.
• Montaż złączek kablowych (DIN 46267 cz.1) w instalacjach przemysłowych i energetycznych.
• Prace przyłączeniowe w infrastrukturze budynkowej oraz w serwisie maszyn.
• Profesjonalne warsztaty elektroinstalacyjne i mobilne ekipy montażowe.

Wskazówki Montażowe

Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Montaż matrycy oraz proces zaciskania powinien być wykonywany przez wykwalifikowany personel z odpowiednimi uprawnieniami (np. SEP). Matrycę należy umieścić w prasce PPZKS 6-300 zgodnie z instrukcją producenta narzędzia. Dobór przekroju przewodu i końcówki musi odpowiadać parametrom matrycy (25 mm²). Po zamontowaniu matrycy sprawdzić jej stabilne osadzenie przed rozpoczęciem zaciskania. Stosować środki ochrony osobistej zgodnie z obowiązującymi przepisami BHP.

FAQ

• Jaki przekrój końcówek obsługuje ta matryca? Matryca PPESP25 przeznaczona jest do końcówek kablowych i złączek o przekroju 25 mm².
• Czy matryca pasuje do innych prasek? Matryca zaprojektowana i przetestowana jest wyłącznie dla prasek serii PPZKS 6-300. Stosowanie w innych narzędziach może skutkować nieprawidłowym zaciskiem i utratą gwarancji.
• Jaki kształt ma profil zacisku? Profil zacisku jest sześciokątny (heksagonalny), co zapewnia równomierne odkształcenie końcówki i zgodność z normami DIN.
