Matryce do zaciskania końcówek kablowych PPESP185 185mm2 do PPZKS 054727 | 05104253 PROTEC.class

Alternatywny kod produktu: 054727

Opis i Kluczowe Cechy

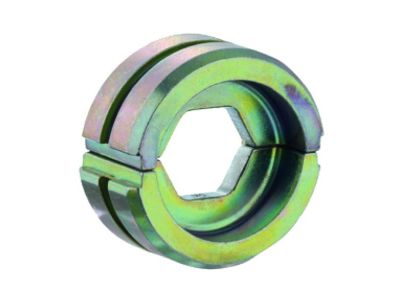

Matryca sześciokątna (heksagonalna) o symbolu PPESP185 (nr katalogowy 05104253) przeznaczona do zaciskania końcówek kablowych i złączek o przekroju 185 mm². Kompatybilna z praską typu PPZKS 6-300. Szerokość zacisku: 5,0 mm – zapewnia precyzyjne i powtarzalne odwzorowanie profilu sześciokątnego, co gwarantuje trwałe i niskorezystancyjne połączenie.

• Przekrój 185 mm²: dedykowana do końcówek i złączek o największym przekroju w standardowej ofercie, idealna do linii kablowych o dużym prądzie obciążenia.
• Kształt zacisku – sześciokątny (heksagonalny): zapewnia równomierny docisk na całym obwodzie końcówki, minimalizuje ryzyko uszkodzenia izolacji i gwarantuje mechaniczną wytrzymałość połączenia.
• Szerokość zacisku 5,0 mm: umożliwia dokładne ustawienie matrycy w prasce, co przekłada się na powtarzalność zaciskania i zgodność z wymaganiami norm DIN.
• Kompatybilność z praską PPZKS 6-300: matryca zaprojektowana do szybkiego montażu w standardowym uchwycie praski – oszczędność czasu podczas wymiany narzędzia.
• Zgodność z DIN 46235 i DIN 46267 część 1: gwarantuje, że zaciskanie końcówek i złączek odbywa się zgodnie z obowiązującymi normami dla połączeń kablowych.

Zgodność z Normami

Matryca PPESP185 jest przeznaczona do zaciskania końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z normą DIN 46267 część 1. Produkt posiada oznaczenie CE i jest wytwarzany zgodnie z europejskimi standardami jakości dla narzędzi instalacyjnych.

Zastosowanie

Matryca znajduje zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne, zgodne z normami zaciskanie końcówek kablowych o dużych przekrojach. Idealna do prac w rozdzielniach, w przemysłowych instalacjach zasilających oraz przy przyłączaniu kabli energetycznych.

• Zaciskanie końcówek kablowych miedzianych (DIN 46235) i aluminiowych o przekroju 185 mm².
• Zaciskanie złączek kablowych (DIN 46267 część 1) – np. łączników rurowych do przedłużania kabli.
• Prace przy budowie i modernizacji rozdzielnic głównych, tablic bezpiecznikowych oraz przyłączy maszyn przemysłowych.
• Produkcja i serwis zestawów kablowych dla energetyki zawodowej i przemysłowej.

Wskazówki Montażowe

Matrycę wolno montować wyłącznie w prasce hydraulicznej lub mechanicznej typu PPZKS 6-300. Przed każdym użyciem sprawdzić stan matrycy – brak pęknięć, odkształceń i nadmiernego zużycia. Prace powinna wykonywać osoba z odpowiednimi uprawnieniami (np. SEP) po uprzednim odłączeniu napięcia od instalacji. Dobór siły zaciskania oraz momentu zamknięcia praski – zgodnie z instrukcją producenta narzędzia. Zalecany przekrój przewodów i końcówek: 185 mm².

FAQ

• Czy matryca PPESP185 pasuje do innych prasek niż PPZKS 6-300? Matryca jest zaprojektowana wyłącznie do praski PPZKS 6-300 (seria 6-300). Nie gwarantujemy poprawnego działania w innych modelach.
• Jaki kształt zacisku zapewnia matryca? Kształt zacisku to sześciokąt (heksagonalny) – zgodny z wymaganiami norm DIN dla końcówek kablowych. Zapewnia to równomierny obwodowy docisk.
• Czy matryca nadaje się do końcówek izolowanych? Matryca jest przeznaczona do końcówek kablowych wg DIN 46235 (nieizolowanych) oraz złączek wg DIN 46267 część 1. Do końcówek izolowanych należy stosować dedykowane matryce.
