Matryce do zaciskania końcówek kablowych PPESP120 120mm2 do PPZKS 054725 | 05104251 PROTEC.class

Alternatywny kod produktu: 054725

Opis i Kluczowe Cechy

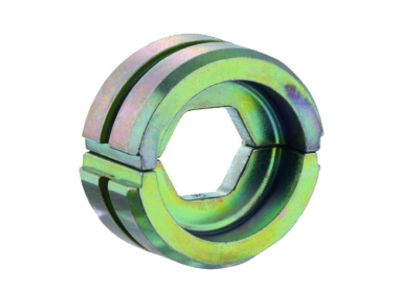

Matryca do zaciskania końcówek kablowych PPESP120 (nr kat. 05104251) to wymienna wkładka do praski typu PPZKS 6‑300, przeznaczona do obróbki przewodów o przekroju 120 mm². Szerokość zacisku wynosi 5,0 mm, a kształt roboczy to sześciokąt (heksagonalny), co przekłada się na równomierne odkształcenie końcówki i pewne, trwałe połączenie.

• Przeznaczenie: do końcówek kablowych DIN 46235 oraz złączek kablowych DIN 46267 część 1 – gwarantuje zgodność wymiarową i jakość zaciskania.
• Szerokość zacisku 5,0 mm: precyzyjne dopasowanie do standardowych końcówek 120 mm², minimalizuje ryzyko niepełnego zaciśnięcia.
• Kształt heksagonalny: zapewnia sześciopunktowy docisk, co zwiększa wytrzymałość mechaniczną i przewodność połączenia.
• Kompatybilność z praską PPZKS 6‑300: matryca jest przeznaczona wyłącznie do tego modelu praski – gwarantuje stabilne mocowanie i powtarzalność zaciśnięć.
• Solidne wykonanie: matryca wykonana z hartowanej stali narzędziowej (na podstawie ogólnej wiedzy branżowej – produkt przeznaczony do wielokrotnego użytku).

Zgodność z Normami

Matryca PPESP120 została zaprojektowana zgodnie z normami DIN 46235 (końcówki kablowe) oraz DIN 46267 część 1 (złączki kablowe). Spełnia tym samym wymagania europejskich standardów dla narzędzi do zaciskania, co potwierdza oznakowanie CE. Stosowanie z kompatybilną praską pozwala uzyskać połączenia zgodne z wymaganiami norm instalacyjnych.

Zastosowanie

Matryca PPESP120 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i powtarzalne łączenie przewodów o przekroju 120 mm². Idealnie nadaje się do prac montażowych i serwisowych w instalacjach elektrycznych.

• Zaciskanie końcówek kablowych DIN 46235 na przewodach 120 mm².
• Zaciskanie złączek kablowych DIN 46267 część 1.
• Wymiana matryc w prasce PPZKS 6‑300 przy zmianie przekroju kabla.
• Prace instalacyjne w rozdzielnicach, szafach sterowniczych i przyłączach energetycznych.

Wskazówki Montażowe

Przed rozpoczęciem prac upewnij się, że praska jest odłączona od zasilania (hydraulicznego/pneumatycznego) i nie znajduje się pod ciśnieniem. Montaż i wymianę matrycy wykonuj zgodnie z instrukcją producenta praski. Używaj wyłącznie z praską PPZKS 6‑300. Przekrój końcówki/kabla musi być dobrany do matrycy (120 mm²). Prace przy instalacjach elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed zaciśnięciem odłącz napięcie od obwodu. Po zaciśnięciu sprawdź jakość połączenia wizualnie oraz – jeśli wymagane – za pomocą próby ciągłości.

FAQ

• Jaki przekrój kabla obsługuje ta matryca? Matryca PPESP120 jest przeznaczona do końcówek i złączek kablowych o przekroju 120 mm².
• Czy matryca nadaje się do prasek innych producentów? Matryca została zaprojektowana specjalnie dla praski PPZKS 6‑300. Kompatybilność z innymi urządzeniami nie jest gwarantowana bez weryfikacji wymiarów mocowania.
• Jaki kształt nadaje zaciśniętej końcówce? Kształt zacisku jest sześciokątny (heksagonalny), co zapewnia równomierny docisk na sześciu punktach i wysoką wytrzymałość mechaniczną połączenia.
