Matryce do zaciskania końcówek kablowych PPESP 300 300mm2 do PPZKS 054729 | 05104255 PROTEC.class

Alternatywny kod produktu: 054729

Opis i Kluczowe Cechy

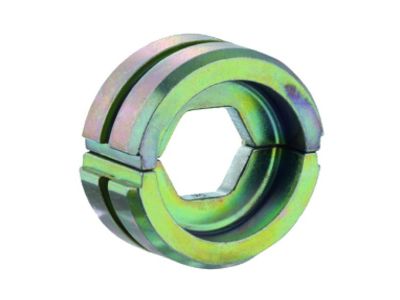

Matryca zaciskowa PPESP 300 (symbol 05104255) to precyzyjne narzędzie do zaciskania końcówek kablowych o przekroju 300 mm², zaprojektowane do współpracy z praską hydrauliczną PPZKS 6-300. Dzięki sześciokątnemu kształtowi zacisku (szerokość 5,0 mm) zapewnia równomierne odkształcenie materiału, co przekłada się na trwałe i bezpieczne połączenie elektryczne zgodne z wymaganiami norm DIN 46235 oraz DIN 46267 część 1.

• Sześciokątny (heksagonalny) kształt zacisku: Równomierny nacisk na końcówkę eliminuje ryzyko punktowych naprężeń i zapewnia powtarzalną jakość połączenia.
• Szerokość zacisku 5,0 mm: Precyzyjne dopasowanie do końcówek o przekroju 300 mm² gwarantuje pełne odkształcenie w strefie łączenia.
• Kompatybilność z praską PPZKS 6-300: Bezproblemowa wymiana matryc w narzędziu służącym do zaciskania końcówek rurkowych i złączek kablowych.
• Zgodność z DIN 46235 i DIN 46267 część 1: Matryca dedykowana do końcówek i złączek kablowych wykonanych według tych norm, co gwarantuje zgodność z wymaganiami instalacji przemysłowych.
• Przekrój 300 mm²: Pozwala na obsługę grubych przewodów stosowanych w głównych magistralach zasilających i rozdzielnicach.

Zgodność z Normami

Matryca PPESP 300 jest przeznaczona do zaciskania końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z DIN 46267 część 1. Produkt posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności w obszarze Unii Europejskiej.

Zastosowanie

Matrycę stosuje się w procesie zaciskania końcówek kablowych i złączek, co jest niezbędnym etapem tworzenia trwałych i niskorezystancyjnych połączeń przewodów w instalacjach elektrycznych.

• Zaciskanie końcówek rurkowych (DIN 46235) na przewodach miedzianych o przekroju 300 mm² w rozdzielnicach głównych i polach transformatorowych.
• Zaciskanie złączek kablowych (DIN 46267 część 1) do łączenia odcinków przewodów o dużym przekroju w liniach zasilających i szynoprzewodach.
• Wykonywanie połączeń w instalacjach przemysłowych (zakłady produkcyjne, elektrownie, stacje trafo), gdzie wymagana jest pełna powtarzalność i wytrzymała mechanicznie złączka.
• Prace serwisowe i remontowe przy modernizacji sieci niskiego i średniego napięcia – tam, gdzie konieczne jest bezpieczne i normatywne zakończenie kabla.

Wskazówki Montażowe

Zaciskanie powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i odciążyć kabel. Matrycę montuje się w prasce hydraulicznej PPZKS 6-300 zgodnie z instrukcją producenta narzędzia. Dobór siły zacisku i momentu dokręcania (jeśli dotyczy) musi być zgodny z zaleceniami dla konkretnego przekroju i typu końcówki. Przed zaciskaniem należy oczyścić końcówkę i przewód w strefie łączenia, aby uniknąć wzrostu rezystancji przejścia. Po wykonaniu połączenia zaleca się kontrolę wizualną oraz pomiar siły wyciągowej, jeśli wymagają tego specyfikacje wewnętrzne.

FAQ

• Do jakich końcówek i złączek przeznaczona jest matryca PPESP 300? Matryca jest dedykowana do końcówek kablowych zgodnych z normą DIN 46235 oraz złączek kablowych zgodnych z DIN 46267 część 1 o przekroju 300 mm². Zastosowanie z innymi typami końcówek może skutkować nieprawidłowym zaciskiem.
• Czy matryca pasuje do innych prasek niż PPZKS 6-300? Nie. Matryca została zaprojektowana wyłącznie do współpracy z praską hydrauliczną PPZKS 6-300. Użycie w innym narzędziu może prowadzić do uszkodzenia matrycy lub praski.
• Jaki jest kształt zacisku i szerokość robocza? Kształt zacisku jest sześciokątny (heksagonalny), a szerokość zacisku wynosi 5,0 mm. Zapewnia to równomierny docisk na całym obwodzie końcówki, co jest kluczowe dla uzyskania połączenia o niskiej rezystancji i wysokiej wytrzymałości mechanicznej.
