Matryce do zaciskania końcówek kablowych PPESP 16 16mm2 do PPZKS 054719 | 05104245 PROTEC.class

Alternatywny kod produktu: 054719

Opis i Kluczowe Cechy

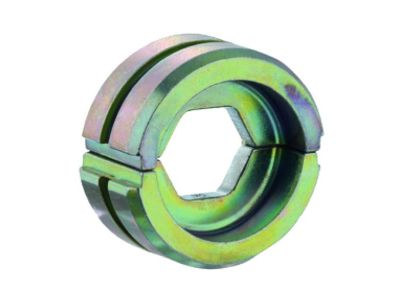

Matryca zaciskowa PPESP 16 o przekroju 16 mm² przeznaczona do praski hydraulicznej lub ręcznej z rodziny PPZKS (seria 6-300). Wykonana w kształcie sześciokątnym (heksagonalnym) z szerokością zacisku 5,0 mm. Kompatybilna z końcówkami kablowymi zgodnymi z normą DIN 46235 oraz złączkami kablowymi zgodnymi z DIN 46267 część 1. Zapewnia równomierne i powtarzalne odkształcenie, co przekłada się na trwałe i przewodzące połączenie elektryczne.

• Przekrój 16 mm²: dedykowana do końcówek i złączek kablowych o przekroju 16 mm², gwarantuje optymalne dopasowanie i eliminuje ryzyko nieprawidłowego zacisku.
• Kształt sześciokątny (heksagonalny): symetryczne odkształcenie końcówki zwiększa wytrzymałość mechaniczną i przewodność elektryczną zacisku, zapewniając bezpieczne połączenie.
• Szerokość zacisku 5,0 mm: precyzyjnie dopasowana do prowadnic praski PPZKS, pozwala na powtarzalny i dokładny zacisk w każdym cyklu pracy.
• Zgodność z normami DIN 46235 i DIN 46267 część 1: przeznaczona do końcówek i złączek kablowych spełniających te normy, co gwarantuje prawidłowe i bezpieczne zaciskanie zgodne z wymaganiami branży elektrycznej.
• Kompatybilność z praską PPZKS (seria 6-300): łatwy montaż i szybka wymiana matrycy w narzędziu, uniwersalność zastosowania w warsztacie i na budowie.

Zgodność z Normami

Matryca PPESP 16 jest zgodna z normami DIN 46235 (końcówki kablowe) oraz DIN 46267 część 1 (złączki kablowe), które określają wymiary i wymagania dla zaciskania sześciokątnego. Produkt posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Matryca służy do formowania końcówek kablowych i złączek kablowych podczas zaciskania przy użyciu praski PPZKS. Sprawdza się w profesjonalnych instalacjach elektrycznych, automatyce przemysłowej oraz przy pracach serwisowych.

• Zaciskanie końcówek kablowych na przewodach miedzianych i aluminiowych o przekroju 16 mm² w rozdzielnicach i szafach sterowniczych.
• Wykonywanie trwałych i powtarzalnych połączeń w instalacjach budynkowych i przemysłowych.
• Produkcja wiązek kablowych na potrzeby automatyki maszyn i sterowania.
• Wymiana uszkodzonych końcówek podczas napraw i konserwacji instalacji elektrycznych.

Wskazówki Montażowe

Montaż i wymiana matrycy w prasce PPZKS powinny być wykonywane przez wykwalifikowany personel. Przed przystąpieniem do czynności należy odłączyć praskę od źródła zasilania (prąd elektryczny lub ciśnienie hydrauliczne) i upewnić się, że nie jest pod napięciem ani ciśnieniem. Matrycę wsunąć w prowadnice praski zgodnie z oznaczeniami kierunku, a następnie sprawdzić jej stabilne osadzenie. Dokręcenie ewentualnych śrub mocujących wykonać zgodnie z momentem podanym w dokumentacji producenta narzędzia. Stosować wyłącznie końcówki i złączki o przekroju 16 mm² – użycie innego przekroju może skutkować nieprawidłowym zaciskiem i utratą własności mechanicznych lub elektrycznych.

FAQ

• Czy matryca pasuje do innych prasek niż PPZKS? Matryca została zaprojektowana wyłącznie dla praski z serii PPZKS 6-300. Inne narzędzia mogą mieć inne wymiary mocowania, dlatego nie gwarantujemy kompatybilności. Zalecamy stosowanie zgodnie z przeznaczeniem.
• Jaki przekrój przewodu obsługuje ta matryca? Matryca PPESP 16 jest przeznaczona do końcówek i złączek kablowych o przekroju 16 mm². Użycie przewodu o innym przekroju może prowadzić do niedostatecznego lub nadmiernego odkształcenia, co wpływa na jakość połączenia.
• Czy matryca wymaga smarowania? Matryca nie wymaga smarowania. W przypadku trudności w zaciskaniu należy sprawdzić czystość powierzchni roboczych oraz stan techniczny praski. Zaleca się regularne czyszczenie matrycy z pozostałości izolacji i zabrudzeń.
