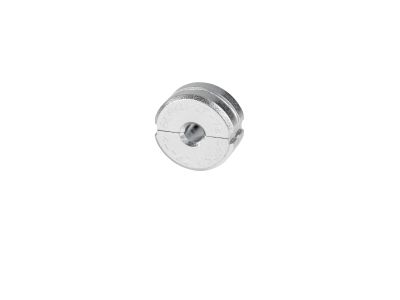

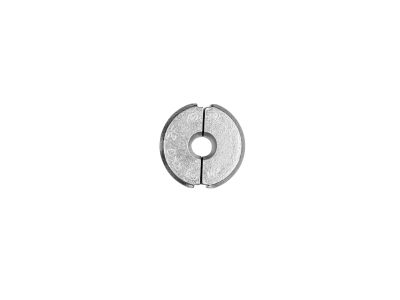

Matryce do formowania ZF 240 | ZF_240 Erko

Alternatywny kod produktu: ZF_240

Opis i Kluczowe Cechy

Matryce do formowania ZF 240 (symbol ZF_240) to profesjonalne wkładki zaciskowe przeznaczone do prasek i głowic: PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz GZ 300. Umożliwiają formowanie na okrągło sektorowych żył aluminiowych o przekroju od 16 do 240 mm². Dzięki precyzyjnemu profilowi zapewniają powtarzalne, zgodne z wymaganiami zaprasowanie – kluczowe dla trwałości i niskiej rezystancji połączenia.

• Zakres żył Al 16–240 mm²: jedno narzędzie obsługuje szeroki przekrój przewodów – od cienkich po grube kable bez konieczności zmiany matryc podczas kolejnych zacisków.
• Kompatybilność z praskami PRZ 240, HRZ 300, EPZ 300, EPZC 300 i głowicą GZ 300: uniwersalne mocowanie pasujące do popularnych modeli narzędzi – oszczędność czasu i kosztów przy wyposażaniu warsztatu.
• Formowanie okrągłe: idealne do łączenia żył sektorowych Al, minimalizuje ryzyko uszkodzenia izolacji i zapewnia optymalny przepływ prądu w złączce.
• Stalowa konstrukcja: wysoka twardość i odporność na ścieranie – matryce wytrzymują tysiące cykli zaciskania bez utraty dokładności wymiarowej.
• Wymienne wkładki: szybka wymiana w narzędziu bez użycia dodatkowych narzędzi – skrócenie czasu przygotowania stanowiska pracy.

Zgodność z Normami

Matryce ZF 240 są zaprojektowane zgodnie z ogólnymi standardami jakości i bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Produkt posiada oznaczenie CE. Ze względu na charakter akcesoriów narzędziowych nie podlegają one odrębnym normom wyrobów elektrycznych – ich poprawność działania gwarantuje kompatybilność z wymienionymi praskami oraz stosowanie się do zaleceń producenta narzędzia.

Zastosowanie

Matryce zaciskowe ZF 240 znajdują zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne, powtarzalne zaciskanie końcówek i złączek kablowych na żyłach aluminiowych. Są niezbędne podczas prac instalacyjnych, monterskich oraz serwisowych w energetyce i przemyśle.

• Zaciskanie końcówek tulejkowych i oczkowych na żyłach Al o przekroju 16–240 mm² w rozdzielnicach i szafach sterowniczych.
• Łączenie złączek liniowych i odgałęźnych w instalacjach elektroenergetycznych niskiego napięcia.
• Formowanie okrągłe żył sektorowych przed montażem w listwach zaciskowych lub złączkach śrubowych.
• Prace serwisowe przy transformatorach, agregatach prądotwórczych i innych urządzeniach z przewodami aluminiowymi.

Wskazówki Montażowe

Wkładanie i wymiana matryc ZF 240 w prasce powinna być wykonywana wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu narzędzia od źródła zasilania. Przed rozpoczęciem pracy należy sprawdzić, czy wybrana matryca odpowiada przekrojowi i rodzajowi zaciskanej końcówki lub złączki. Wkładki montować zgodnie z instrukcją producenta praski, zwracając uwagę na prawidłowe osadzenie w gniazdach narzędzia. Siłę zacisku dobrać zgodnie z tabelą sił dla danego typu końcówki – zbyt małe dociśnięcie grozi nieprawidłowym połączeniem, zbyt duże może uszkodzić matrycę lub końcówkę. Po każdej serii zacisków zaleca się wizualną kontrolę powierzchni matryc pod kątem zużycia lub uszkodzeń.

FAQ

• Do jakich prasek pasują matryce ZF 240? Są dedykowane do modeli PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz głowicy GZ 300. Przed zakupem warto sprawdzić kompatybilność mocowania z posiadanym narzędziem.
• Jaki kształt zaprasowania uzyskam przy użyciu tych matryc? Matryce ZF 240 zapewniają formowanie okrągłe. Jest to najczęściej stosowany profil do żył sektorowych Al, gwarantujący równomierne dociśnięcie i stabilne połączenie.
• Czy matryce nadają się do żył miedzianych? Producent przeznaczył je do formowania aluminiowych żył sektorowych. Stosowanie do przewodów miedzianych może skutkować niedostatecznym dociśnięciem lub uszkodzeniem matrycy – zalecamy użycie dedykowanych wkładek do Cu.
