Matryce do formowania ZF 120 | ZF_120 Erko

Alternatywny kod produktu: ZF_120

Opis i Kluczowe Cechy

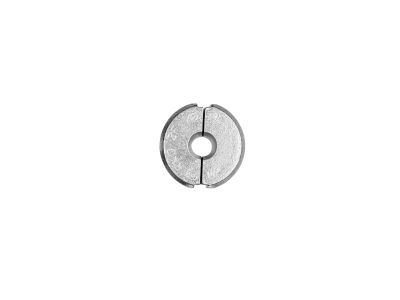

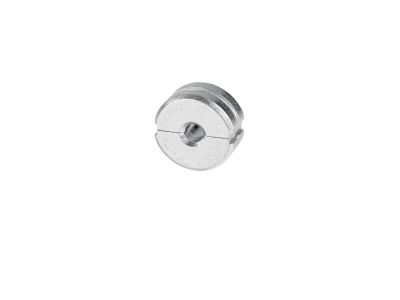

Matryce do formowania ZF 120 (symbol ZF_120) to profesjonalne narzędzie przeznaczone do zaciskania końcówek i złączek kablowych na żyłach aluminiowych sektorowych. Dedykowane do prasek PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz głowicy GZ 300, zapewniają precyzyjne formowanie na okrągło w zakresie przekrojów od 16 do 240 mm². Dzięki odpowiedniemu doborowi matrycy do parametrów końcówki uzyskujesz trwałe i bezpieczne połączenie elektryczne.

• Zakres żył aluminiowych sektorowych: 16–240 mm² – umożliwia zaciskanie końcówek na przewodach o różnym przekroju, od cienkich po grube, w jednym narzędziu bez konieczności wymiany matrycy przy zmianie rozmiaru w obrębie zakresu.
• Kompatybilność z narzędziami: pasuje do prasek PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz głowicy GZ 300 – łatwa integracja z popularnymi urządzeniami elektroinstalacyjnymi, co zwiększa uniwersalność zestawu narzędziowego.
• Forma zaprasowania: na okrągło – optymalna dla żył sektorowych, zapewnia równomierny docisk i trwałość połączenia bez ryzyka uszkodzenia przewodu.
• Profesjonalne zastosowanie: przeznaczona do prac elektrycznych, instalatorskich i monterskich, gdzie wymagane jest pewne i zgodne ze sztuką inżynierską zaciskanie końcówek kablowych.

Zgodność z Normami

Matryce ZF_120 zostały zaprojektowane i wyprodukowane zgodnie z ogólnymi standardami branżowymi dla narzędzi do zaciskania. Posiadają certyfikację CE, co potwierdza zgodność z wymogami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Stosowanie matryc z odpowiednimi końcówkami kablowymi oraz zgodnie z instrukcją producenta narzędzia pozwala uzyskać połączenia spełniające wymagania norm dotyczących instalacji elektrycznych.

Zastosowanie

Matryce do formowania ZF_120 znajdują zastosowanie wszędzie tam, gdzie konieczne jest profesjonalne i powtarzalne zaciskanie końcówek na żyłach aluminiowych sektorowych. Sprawdzają się zarówno w nowych instalacjach, jak i podczas prac serwisowych.

• Zaciskanie końcówek kablowych w rozdzielnicach i szafach sterowniczych – zapewnia trwałe i niskorezystancyjne połączenie.
• Wykonywanie połączeń w instalacjach przemysłowych i budynkach użyteczności publicznej – gwarancja niezawodności w wymagających warunkach.
• Montaż linii kablowych i przyłączy energetycznych – precyzyjne formowanie na okrągło dla żył sektorowych.
• Serwis i konserwacja istniejących instalacji – szybka wymiana końcówek bez uszkadzania przewodów.

Wskazówki Montażowe

Montaż, wymiana oraz użytkowanie matryc w praskach powinny być przeprowadzane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy zawsze odłącz napięcie od narzędzia (jeśli jest zasilane) oraz upewnij się, że praska jest wyłączona i zabezpieczona przed przypadkowym uruchomieniem. Matrycę umieszczaj w szczękach praski zgodnie z instrukcją producenta narzędzia. Przekrój żyły aluminiowej musi mieścić się w zakresie 16–240 mm² podanym dla matrycy. Po zakończeniu zaciskania sprawdź poprawność połączenia (np. próbą pociągową). Nie przekraczaj dopuszczalnej siły zacisku praski – postępuj zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Do jakich prasek pasuje matryca ZF_120? Matryca jest kompatybilna z praskami PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz głowicą GZ 300. Przed użyciem sprawdź instrukcję swojego narzędzia, czy wymagane są adaptery.
• Jaki zakres żył obsługuje matryca? Przeznaczona jest do żył aluminiowych sektorowych o przekroju od 16 do 240 mm², z formowaniem na okrągło. Nie stosuj do żył miedzianych ani o przekroju poza tym zakresem.
• Czy matryca wymaga smarowania lub konserwacji? W danych producenta nie podano szczegółowych wymagań. Zalecamy utrzymywanie matrycy w czystości, usuwanie pozostałości po zaciskaniu i przechowywanie w suchym miejscu, aby uniknąć korozji.
