Matryce do formowania 240mm2 OF 240 | OF_240 Erko

Alternatywny kod produktu: OF_240

Opis i Kluczowe Cechy

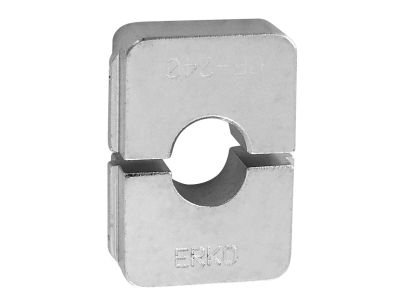

Matryca zaciskowa OF 240 przeznaczona jest do formowania na okrągło sektorowych żył aluminiowych w zakresie od 16 do 240 mm² przy użyciu prasek PR240, HR 300 oraz głowicy GO 300. Dedykowana do precyzyjnego zaciskania końcówek i złączek kablowych podczas prac elektrycznych, instalatorskich i monterskich, zapewnia powtarzalne i zgodne z wymaganiami zagęszczenie połączenia.

• Zakres żył 16–240 mm²: uniwersalna obsługa szerokiego przekroju przewodów aluminiowych sektorowych, co eliminuje konieczność wymiany narzędzia przy zmianie przekroju w obrębie zakresu.
• Forma zaprasowania – okrągła: gwarantuje równomierny rozkład nacisku i optymalną powierzchnię styku, minimalizując ryzyko poluzowania połączenia w eksploatacji.
• Kompatybilność z narzędziami PR240, HR 300, GO 300: dopasowanie do konkretnych prasek i głowicy zapewnia pewny montaż i bezpieczeństwo użytkowania zgodnie z przeznaczeniem producenta.
• Przeznaczenie dla żył aluminiowych sektorowych: specjalnie zaprojektowana geometria matrycy umożliwia prawidłowe odkształcenie żył wielodrutowych o przekroju sektorowym, typowych dla kabli energetycznych.
• Solidne wykonanie narzędziowe: trwałość matrycy w warunkach profesjonalnych prac montażowych, odporność na zużycie mechaniczne przy wielokrotnym użytkowaniu.

Zgodność z Normami

Produkt przeznaczony do użytku w instalacjach elektrycznych zgodnych z europejskimi standardami bezpieczeństwa. Posiada oznaczenie CE. Brak szczegółowych numerów norm w dokumentacji producenta.

Zastosowanie

Matrycę OF 240 stosuje się w profesjonalnych pracach elektroinstalacyjnych do wykonywania trwałych i bezpiecznych połączeń kablowych metodą zaciskania.

• Zaciskanie końcówek kablowych na żyłach aluminiowych sektorowych w rozdzielnicach głównych i stacjach transformatorowych.
• Montaż złączek kablowych w obwodach energetycznych o przekroju do 240 mm².
• Wykonywanie połączeń w szynach zbiorczych i przyłączach odbiorców przemysłowych.
• Prace instalacyjne przy budowie linii kablowych niskiego i średniego napięcia.

Wskazówki Montażowe

Prace z matrycą zaciskową powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie znajduje się pod napięciem. Matrycę montować w prasce zgodnie z instrukcją producenta narzędzia. Przekrój końcówki lub złączki musi odpowiadać przekrojowi żyły kabla. Po zaciśnięciu sprawdzić mechaniczne połączenie – brak luzów i widocznych uszkodzeń izolacji.

FAQ

• Czy matryca OF 240 nadaje się do zaciskania końcówek miedzianych? Matryca OF 240 jest dedykowana wyłącznie do żył aluminiowych sektorowych. Do przewodów miedzianych należy stosować matryce o odpowiedniej geometrii.
• Z jakimi narzędziami współpracuje matryca OF 240? Jest kompatybilna z praskami PR240, HR 300 oraz głowicą GO 300. Nie gwarantuje się poprawnego działania z innymi narzędziami bez wcześniejszego sprawdzenia zgodności.
• Jaki zakres przekrojów obsługuje ta matryca? Zakres roboczy wynosi od 16 mm² do 240 mm² dla żył aluminiowych o budowie sektorowej. Formowanie na okrągło zapewnia powtarzalny kształt zaprasowania.
