Matryce do formowania 120mm2 OF 120 | OF_120 Erko

Alternatywny kod produktu: OF_120

Opis i Kluczowe Cechy

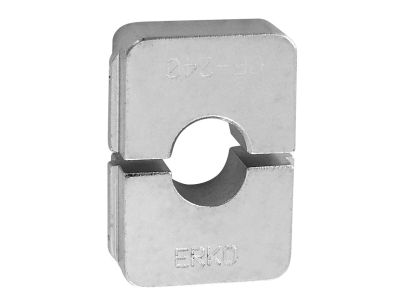

Matryce zaciskowe OF120 o przekroju 120 mm² przeznaczone są do profesjonalnego zaciskania końcówek i złączek kablowych. Dedykowane do prasek PR240, HR300 oraz głowicy GO300, umożliwiają formowanie na okrągło sektorowych żył aluminiowych w zakresie 16 ÷ 240 mm². Precyzyjne wykonanie matryc zapewnia powtarzalność zaprasowania i niezawodne połączenie elektryczne.

• Kompatybilność z praskami: Pasuje do modeli PR240, HR300 i głowicy GO300 – gotowe narzędzie w standardowym wyposażeniu warsztatu elektryka.
• Zakres żył 16 ÷ 240 mm²: Uniwersalność stosowania – jedna matryca obsługuje szeroki przekrój przewodów aluminiowych sektorowych.
• Formowanie okrągłe: Gwarantuje równomierne dociśnięcie końcówki do żyły, minimalizując rezystancję przejścia i ryzyko przegrzania.
• Przeznaczenie do żył aluminiowych: Specjalna geometria matrycy dostosowana do plastyczności aluminium, co zapobiega pękaniu i uszkodzeniom izolacji.
• Solidne wykonanie: Matryce wykonane z wytrzymałej stali narzędziowej – długotrwała eksploatacja przy intensywnym użytkowaniu.

Zgodność z Normami

Matryce OF120 zaprojektowano zgodnie z ogólnymi standardami branży elektroinstalacyjnej oraz wymaganiami dotyczącymi narzędzi zaciskowych. Produkt posiada oznaczenie CE i spełnia wymogi dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i jakości.

Zastosowanie

Matryce zaciskowe OF120 znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów aluminiowych – zarówno w instalacjach przemysłowych, jak i budynkowych.

• Zaciskanie końcówek kablowych na żyłach aluminiowych w rozdzielnicach i szafach sterowniczych.
• Łączenie złączek kablowych podczas wykonywania odgałęzień i przedłużeń linii elektroenergetycznych.
• Formowanie na okrągło sektorowych żył aluminiowych przed montażem w zaciskach aparatury modułowej.
• Prace instalacyjne i monterskie przy budowie oraz modernizacji sieci elektrycznych do 1 kV.

Wskazówki Montażowe

Używanie matryc zaciskowych wymaga wiedzy i doświadczenia – prace powinien wykonywać wyłącznie personel z uprawnieniami SEP. Przed każdym użyciem należy sprawdzić stan matrycy (brak pęknięć, odkształceń, nadmiernego zużycia). Matrycę mocować w prasce zgodnie z instrukcją producenta narzędzia. Zarówno podczas procesu zaciskania, jak i przy łączeniu przewodów pod napięciem, obowiązkowo odłączyć zasilanie i uziemić obwód. Dobór odpowiedniego przekroju końcówki do żyły oraz prawidłowa siła zacisku (zgodna z dokumentacją praski) decydują o trwałości i bezpieczeństwie połączenia.

FAQ

• Do jakich prasek pasuje matryca OF120? Matryca jest kompatybilna z praskami PR240 i HR300 oraz głowicą GO300. Przed zakupem zalecamy potwierdzenie zgodności z instrukcją posiadanego narzędzia.
• Jaki zakres żył aluminiowych można zaciskać tą matrycą? Matryca została zaprojektowana do formowania na okrągło żył sektorowych o przekroju od 16 do 240 mm² (w tym dedykowany rozmiar 120 mm²).
• Czy matryca nadaje się do żył miedzianych? Produkt przeznaczony jest wyłącznie do żył aluminiowych sektorowych. Stosowanie do miedzi może skutkować nieprawidłowym zaprasowaniem i uszkodzeniem narzędzia.
