Matryca zaciskowa do praski ręcznej PR-120/D | US_3-D Erko

Alternatywny kod produktu: US_3-D

Opis i Kluczowe Cechy

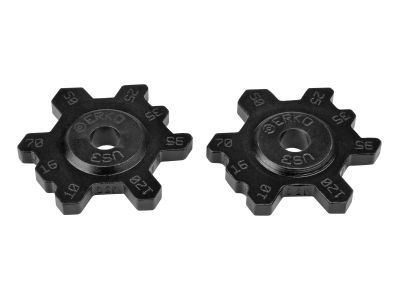

Matryca zaciskowa US_3-D dedykowana do prasek ręcznych PR-120/D oraz PR-120, PR-150/D i PR-150. Przeznaczona do zaciskania końcówek i złączek kablowych wykonanych według normy DIN w zakresie przekrojów od 10 mm² do 120 mm². Wybór odpowiedniej matrycy determinuje formę zaprasowania – owalną, trapezową, kwadratową, sześciokątną lub z wgniotem – co pozwala dostosować połączenie do wymagań konkretnej instalacji.

• Zakres przekrojów 10–120 mm²: uniwersalne zastosowanie przy pracach z przewodami o średnich i dużych przekrojach – od instalacji odbiorczych po zasilanie rozdzielnic.
• Oznaczenie D (DIN): matryca przystosowana do zaciskania końcówek i złączek zgodnych z normą DIN – gwarancja powtarzalności i zgodności wymiarowej.
• Kompatybilność z praskami PR-120, PR-120/D, PR-150, PR-150/D: możliwość użycia w różnych modelach narzędzi bez konieczności zakupu dodatkowych adapterów.
• Różnorodność form zaprasowania: owalna, trapezowa, kwadratowa, sześciokątna, z wgniotem – wybór odpowiedniego profilu poprawia trwałość i wytrzymałość mechaniczną połączenia.
• Solidna konstrukcja matrycy: wykonanie z materiału odpornego na odkształcenia podczas wielokrotnego zaciskania – stabilność wymiarowa w cyklu pracy.

Zgodność z Normami

Matryca US_3-D przeznaczona jest do zaciskania końcówek i złączek kablowych wykonanych zgodnie z normą DIN. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi standardami europejskimi dla narzędzi zaciskowych stosowanych w elektroinstalacjach.

Zastosowanie

Matryca US_3-D znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodów z końcówkami kablowymi – zarówno w instalacjach nowych, jak i modernizowanych.

• Zaciskanie końcówek tulejkowych, oczkowych i widełkowych na przewodach o przekroju 10–120 mm² podczas montażu rozdzielnic i szaf sterowniczych.
• Łączenie złączek kablowych w instalacjach zasilających silniki, maszyny i urządzenia przemysłowe.
• Prace serwisowe i remontowe w energetyce, gdzie niezbędna jest powtarzalna jakość zaprasowania.
• Wykonywanie połączeń w instalacjach fotowoltaicznych, klimatyzacyjnych i automatyce budynkowej – wszędzie tam, gdzie liczy się solidność styku elektrycznego.

Wskazówki Montażowe

Montaż i obsługa matrycy US_3-D może być wykonywana wyłącznie przez osoby posiadające odpowiednie kwalifikacje i zapoznane z instrukcją praski ręcznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od obwodu, w którym wykonywane będzie zaciskanie. Matrycę mocuje się w szczękach praski zgodnie z dokumentacją narzędzia – upewnij się, że jest prawidłowo osadzona i zablokowana. Dobierz końcówkę lub złączkę kablową odpowiednią do przekroju przewodu oraz formy zaprasowania. Zaciskaj płynnym ruchem dźwigni do momentu pełnego domknięcia matrycy. Nie przekraczaj zakresu przekrojów podanego na matrycy – grozi to uszkodzeniem narzędzia lub nieprawidłowym zaprasowaniem.

FAQ

• Jak dobrać odpowiednią matrycę do praski? Należy kierować się przekrojem przewodu oraz wymaganą formą zaprasowania (owalna, trapezowa, kwadratowa, sześciokątna, z wgniotem). Symbol US_3-D oznacza matrycę do końcówek DIN o zakresie 10–120 mm² – sprawdź w karcie katalogowej praski, czy model jest kompatybilny (PR-120, PR-120/D, PR-150, PR-150/D).
• Czy matryca US_3-D pasuje do praski innego producenta? Matryca jest dedykowana do prasek serii PR-120 i PR-150 (oraz wersji /D) marki Narzędzia Zaciskowe. Nie gwarantujemy kompatybilności z praskami innych producentów – przed zakupem zalecamy weryfikację wymiarów mocowania.
• Czy matryca nadaje się do zaciskania końcówek aluminiowych? Tak, pod warunkiem że końcówka jest przystosowana do przewodu aluminiowego i posiada odpowiednią średnicę. Należy jednak zachować ostrożność przy doborze siły zacisku – w przypadku aluminium zalecamy stosowanie odpowiedniej pasty ochronnej oraz zaprasowanie zgodne z zaleceniami producenta końcówki.
