Maszt odgrom.na trójnogu H=5000mm, Vmax=125km/h TYP AN-502B/ALS/3X1P | H926237 An-kom

Opis i Kluczowe Cechy

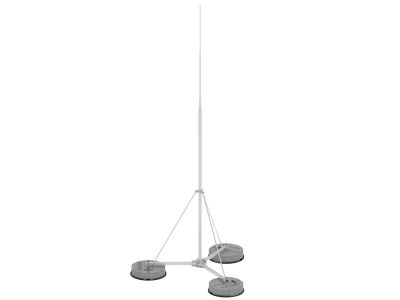

Maszt odgromowy wolnostojący o wysokości całkowitej 5000 mm (5 metrów), model AN-502B/ALS/3X1P od renomowanego producenta AN-KOM, to zaawansowane rozwiązanie w dziedzinie zewnętrznej ochrony odgromowej. Konstrukcja oparta na stabilnym trójnogu została zaprojektowana z myślą o obiektach wymagających wyniesienia punktu przyjmowania wyładowań atmosferycznych na znaczną wysokość przy zachowaniu pełnej stabilności mechanicznej. Kluczowym parametrem technicznym jest odporność na ekstremalne warunki pogodowe – maszt został certyfikowany do pracy przy maksymalnej prędkości wiatru wynoszącej aż 125 km/h (Vmax), co gwarantuje bezpieczeństwo nawet w I i II strefie wiatrowej. Wykorzystanie lekkiego, a zarazem wytrzymałego aluminium w części iglicowej oraz solidnej podstawy stalowej zapewnia optymalny stosunek masy do sztywności konstrukcji.

• Wysokość całkowita: 5000 mm, umożliwiająca stworzenie szerokiej strefy ochronnej (kąt osłonowy).
• Konstrukcja wsporcza: Trójnóg zapewniający równomierne rozłożenie sił nacisku i momentów gnących.
• Odporność wiatrowa: Stabilność przy podmuchach do 125 km/h.
• Materiał: Wysokiej jakości stopy aluminium odporne na korozję atmosferyczną.
• System mocowania: Przystosowany do obciążników betonowych stabilizujących konstrukcję na dachach płaskich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej (LPS). Maszt spełnia wymagania normy PN-EN 62305, która definiuje zasady projektowania instalacji odgromowych oraz parametry wytrzymałościowe elementów składowych. Materiały użyte do produkcji są zgodne z normą PN-EN 62561, co potwierdza ich zdolność do bezpiecznego odprowadzania prądów piorunowych o wysokich wartościach szczytowych bez degradacji strukturalnej materiału. Dzięki temu instalatorzy mają pewność, że system przejdzie pomyślnie odbiory techniczne i zapewni realną ochronę mienia.

Zastosowanie

Maszt AN-502B/ALS/3X1P znajduje szerokie zastosowanie w profesjonalnych instalacjach odgromowych na dachach płaskich budynków przemysłowych, magazynowych oraz użyteczności publicznej. Jest idealnym rozwiązaniem do ochrony urządzeń dachowych, takich jak centrale wentylacyjne, klimatyzatory, agregaty czy systemy fotowoltaiczne, które wystają ponad obrys dachu i wymagają indywidualnej ochrony przed bezpośrednim wyładowaniem. Dzięki wolnostojącej konstrukcji na trójnogu, maszt nie wymaga ingerencji w poszycie dachu (brak konieczności wiercenia), co jest kluczowe dla zachowania szczelności hydroizolacji.

Wskazówki Montażowe

Podczas montażu masztu o wysokości 5 metrów należy zwrócić szczególną uwagę na odpowiednie dociążenie podstawy. Zaleca się stosowanie dedykowanych obciążników betonowych o masie zgodnej z dokumentacją techniczną dla danej strefy wiatrowej. Maszt powinien być ustawiony na równej powierzchni, a pod stopy trójnogu należy podłożyć podkładki z tworzywa sztucznego lub gumy EPDM, aby zapobiec uszkodzeniu membrany dachowej. Połączenie masztu z przewodem odprowadzającym (drutem odgromowym) musi być wykonane za pomocą atestowanych złączy śrubowych, zapewniając trwały kontakt elektryczny i niską impedancję przejścia. Należy regularnie sprawdzać moment dokręcenia śrub montażowych oraz stan stabilizatorów po wystąpieniu ekstremalnych zjawisk pogodowych.

FAQ

• Czy maszt wymaga odciągów linkowych? Model AN-502B/ALS/3X1P oparty na trójnogu jest konstrukcją samonośną, która przy odpowiednim dociążeniu podstawy nie wymaga stosowania dodatkowych odciągów, co znacznie ogranicza zajmowaną powierzchnię na dachu.
• Z jakiego materiału wykonana jest iglica? Iglica wykonana jest z aluminium (ALS), co zapewnia doskonałą przewodność elektryczną oraz całkowitą odporność na rdzę, redukując jednocześnie masę całkowitą elementu.
• Czy maszt można stosować na dachach skośnych? Standardowa konstrukcja trójnogu przeznaczona jest na dachy płaskie o nachyleniu do 5 stopni. W przypadku większych spadków należy zastosować dedykowane adaptery poziomujące.
