Maskownica z szyną DIN oraz listwami N+PE quick do użytku z obudowami UK64…, UZS648B | 2CPX031142R9999 ABB

Alternatywny kod produktu: 2CPX031142R9999

Opis i Kluczowe Cechy

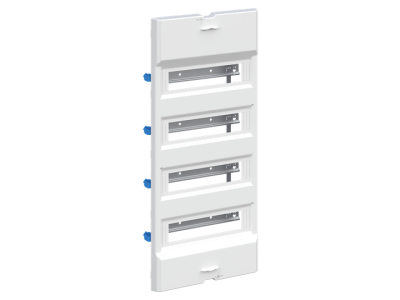

Maskownica z szyną DIN oraz listwami zaciskowymi N+PE quick (symbol 2CPX031142R9999) w kolorze białym to modułowe rozwiązanie przeznaczone do montażu w obudowach UK64 i UZS648B. Wymiary 671x306 mm (szer. x głęb.) umożliwiają zorganizowanie przestrzeni dla wielu elementów elektrycznych. Wyposażona w szynę DIN i listwy N+PE z zaciskami bezśrubowymi quick, zapewnia szybki i pewny montaż aparatury modułowej oraz niezawodne połączenia przewodów neutralnych i ochronnych.

• Szyna DIN: Standardowe rozwiązanie dla aparatury modułowej, ułatwiającej montaż i wymianę urządzeń.
• Listwy N+PE z zaciskami quick: Bezśrubowe połączenia gwarantują szybki montaż i demontaż, minimalizując ryzyko błędów instalacyjnych.
• Wymiary 671x306 mm: Duża powierzchnia użytkowa pozwala na montaż wielu modułów w jednej obudowie, optymalizując przestrzeń.
• Kolor biały: Umożliwia estetyczne zagospodarowanie wnętrza obudowy, ułatwia identyfikację i organizację komponentów.
• Kompatybilność z obudowami UK64/UZS648B: Zapewnia pewne i stabilne mocowanie maskownicy w dedykowanych obudowach.

Zgodność z Normami

Maskownica spełnia wymagania norm europejskich dotyczących instalacji elektrycznych i posiada deklarację zgodności CE. Konstrukcja zgodna z normami dotyczącymi szyn DIN i listw zaciskowych.

Zastosowanie

Maskownica z szyną DIN i listwami N+PE quick stanowi doskonałe rozwiązanie dla instalacji wymagających uporządkowania przestrzeni elektrycznej.

• Montaż aparatury modułowej w rozdzielnicach domowych i przemysłowych.
• Organizacja obwodów w szafach sterowniczych i sterownikach PLC.
• Stosowanie w obudowach UK64 i UZS648B do budowy rozdzielnic o standardowych wymiarach.
• Szybkie wdrażanie zmian w układach elektrycznych dzięki bezśrubowym zaciskom quick.

Wskazówki Montażowe

Montaż maskownicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Maskownicę należy zamocować w dedykowanej obudowie UK64/UZS648B, upewniając się o prawidłowym ułożeniu i stabilności. Aparaturę modułową montować na szynie DIN – zaciski bezśrubowe quick pozwalają na szybkie podłączanie przewodów N i PE bez użycia narzędzi. Po zakończeniu montażu sprawdzić poprawność połączeń i uziemienie.

FAQ

• Czy maskownica jest kompatybilna z innymi obudowami niż UK64/UZS648B? Maskownica została zaprojektowana specjalnie do współpracy z obudowami UK64 i UZS648B. Zastosowanie w innych obudowach może wymagać modyfikacji lub dostosowania.
• Jakie przewody można podłączyć do listw N+PE quick? Zaciski bezśrubowe quick umożliwiają podłączanie przewodów miedzianych o przekroju do 16 mm² (szczegółowe dane znajdują się w dokumentacji technicznej).
• Czy maskownica jest przeznaczona do montażu na zewnątrz? Ze względu na brak określonego stopnia ochrony IP, maskownica jest przeznaczona wyłącznie do stosowania w suchych, wewnętrznych pomieszczeniach.
