Maskownica z szyną DIN oraz listwami N+PE quick do użytku z obudowami UK63…, UZS636B | 2CPX031141R9999 ABB

Alternatywny kod produktu: 2CPX031141R9999

Opis i Kluczowe Cechy

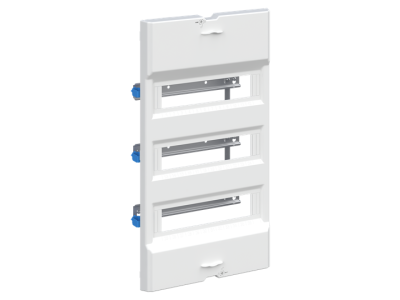

Maskownica z szyną DIN oraz listwami zaciskowymi N+PE typu quick (bezśrubowe) w kolorze białym (546x306mm) to dedykowane rozwiązanie do obudów serii UK63… (np. UK630, UK636B). Umożliwia szybki montaż aparatury modułowej z jednoczesnym zasilaniem obwodów neutralnego (N) i ochronnego (PE).

• Szyna DIN zintegrowana z maskownicą: Umożliwia bezpośredni montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) bez konieczności stosowania dodatkowych profili.
• Listwy N+PE quick (bezśrubowe): Szybki montaż przewodów neutralnych i ochronnych bez użycia narzędzi – oszczędność czasu przy instalacji.
• Wymiary 546x306mm (szer. x wys.): Zapewnia odpowiednią przestrzeń dla aparatury modułowej o standardowej szerokości 18mm (30 modułów), z zapasem na okablowanie.
• Kolor biały: Estetyczny wygląd, jednolity z większością obudów UK63… i aparatury modułowej.
• Szybka instalacja: Zintegrowana szyna DIN i listwy quick eliminują potrzebę dodatkowych akcesoriów montażowych.

Zgodność z Normami

Maskownica spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym dyrektyw niskonapięciowych LVD i kompatybilności elektromagnetycznej EMC. Produkt posiada oznakowanie CE.

Zastosowanie

Maskownica przeznaczona jest do montażu w obudowach serii UK63… jako podstawa dla aparatury modułowej z jednoczesnym zasilaniem obwodów N i PE.

• Montaż rozdzielnic mieszkaniowych i przemysłowych w obudowach UK630/UK636B.
• Szybka instalacja aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) z możliwością podłączenia przewodów N i PE bez narzędzi.
• Budowa szaf sterowniczych i paneli elektrycznych wymagających kompaktowego rozwiązania montażowego.
• Modernizacja istniejących instalacji – wymiana starych maskownic na rozwiązania z listwami quick.

Wskazówki Montażowe

Montaż maskownicy powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Maskownicę należy zamocować w obudowie UK63… przy użyciu dedykowanych uchwytów (zgodnych z modelem obudowy). Po zamontowaniu szyny DIN można przystąpić do montażu aparatury modułowej w standardowych klinach. Przewody N i PE wprowadzać do listw quick zgodnie z oznaczeniami na maskownicy, bez konieczności użycia narzędzi. Wewnętrzne okablowanie prowadzić w sposób uporządkowany, z zachowaniem odstępów separacyjnych.

FAQ

• Czy maskownica jest kompatybilna z innymi obudowami niż UK63…? Tylko z serią obudów UK630, UK636B i ewentualnie innymi o identycznych wymiarach montażowych. Przed zakupem należy sprawdzić wymiary obudowy.
• Jakie aparaty modułowe można zamontować na szynie DIN? Maskownica posiada standardową szynę DIN (35mm) i jest kompatybilna z aparaturą modułową o szerokości 18mm (1 moduł = 18mm), np. wyłączniki nadprądowe, styczniki, przekaźniki, liczniki energii.
• Czy listwy quick są bezpieczne dla przewodów N i PE? Tak, listwy quick zapewniają pewne i trwałe połączenie bez ryzyka poluzowania się styku, co jest kluczowe dla obwodów ochronnych (PE) i neutralnych (N).
