Maskownica z szyną DIN oraz listwami N+PE quick do użytku z obudowami UK61…, UZS612B | 2CPX031139R9999 ABB

Alternatywny kod produktu: 2CPX031139R9999

Opis i Kluczowe Cechy

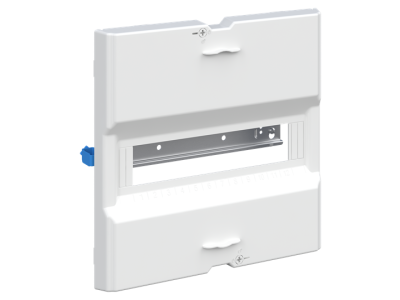

Maskownica z szyną DIN oraz listwami N+PE quick (symbol 2CPX031139R9999) to element wyposażenia rozdzielnic i szaf sterowniczych, przeznaczony do montażu aparatury modułowej. Wykonana w formie płyty o wymiarach 296x306 mm (szerokość x wysokość) z szyną DIN, ułatwia organizację obwodów elektrycznych i zapewnia stabilne mocowanie modułów. Białe listwy N+PE quick z zaciskami bezśrubowymi przyspieszają montaż i ułatwiają późniejsze modyfikacje instalacji.

• Szyna DIN 35 mm: Standardowy profil do montażu aparatów modułowych (wyłączników, styczników, zabezpieczeń) – szybkie i pewne mocowanie bez dodatkowych akcesoriów.
• Listwy N+PE quick z zaciskami bezśrubowymi: Umożliwiają błyskawiczne podłączanie przewodów neutralnych (N) i ochronnych (PE) bez konieczności użycia wkrętaka, redukując czas montażu o nawet 50%.
• Wymiary płyty 296x306 mm: Optymalna powierzchnia do montażu aparatury w obudowach serii UK61… i UZS612B.
• Kolor biały: Estetyczne i uniwersalne wykończenie, które wpasowuje się w standardowe kolorystyki rozdzielnic przemysłowych.
• Przeznaczona do obudów UK61… i UZS612B: Kompatybilna z konkretnymi seriami obudów – zapobiega problemom z montażem i dopasowaniem.

Zgodność z Normami

Maskownica spełnia wymagania norm europejskich dotyczących aparatury modułowej i instalacji elektrycznych. Posiada oznaczenie CE oraz jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Maskownica z szyną DIN i listwami N+PE quick to kluczowy element przy organizacji wewnętrznej przestrzeni szaf rozdzielczych i sterowniczych.

• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia, przekaźniki) w rozdzielnicach serii UK61… i UZS612B.
• Organizacja obwodów zasilania i sterowania – rozdzielenie przewodów N i PE w celu zachowania przejrzystości instalacji.
• Szybkie i bezpieczne podłączanie przewodów dzięki listwom N+PE quick – idealne przy modernizacjach lub rozbudowie instalacji.
• Standardowe rozwiązanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest modularność i łatwość serwisowania.

Wskazówki Montażowe

Montaż maskownicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Płytę maskownicy montować zgodnie z wymiarami obudowy UK61… lub UZS612B, umieszczając szynę DIN w odpowiednim położeniu. Listwy N+PE quick instalować według schematu połączeń, wprowadzając przewody w odpowiednie otwory i dociskając je mechaniczmem bezśrubowym. Upewnić się, że wszystkie połączenia są pewne i nie narażają instalacji na zwarcia.

FAQ

• Czy maskownica jest kompatybilna z innymi seriami obudów niż UK61… i UZS612B? Maskownica została zaprojektowana specjalnie dla obudów UK61… i UZS612B. Nie zaleca się stosowania w innych seriach bez weryfikacji wymiarowej.
• Jakie przewody można podłączać do listw N+PE quick? Listwy są przystosowane do przewodów miedzianych o przekroju do 35 mm² (w zależności od konkretnego modelu listwy). Dokładne dane znajdują się w dokumentacji technicznej produktu.
• Czy maskownica posiada oznaczenia dla poszczególnych obwodów? Nie – maskownica pełni funkcję nośną i organizacyjną, natomiast oznaczenia obwodów należy wykonać samodzielnie (np. za pomocą etykiet lub opasek identyfikacyjnych).
