Manipulator dwukierunkowy 1NO metalowy Harmony XB5 | XD5PA22 Schneider Electric

Opis i Kluczowe Cechy

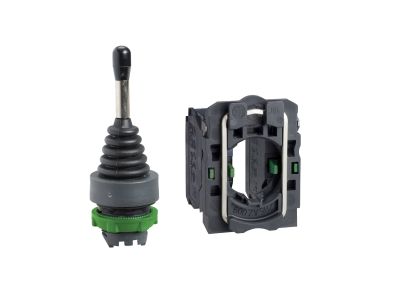

Manipulator dwukierunkowy XD5PA22 z serii Harmony XB5 firmy Schneider Electric to kompletny wyłącznik sterowniczy w metalowej obudowie, wyposażony w jeden styk normalnie otwarty (1NO). Dzięki średnicy montażowej 22 mm pasuje do standardowych otworów w panelach operatorskich. Trzy położenia (środek + dwa skrajne) i dwa kierunki przełączania zapewniają elastyczną kontrolę nad pracą maszyn i urządzeń.

• Styk 1NO (normalnie otwarty): załącza obwód sterowniczy przy każdym skrajnym położeniu – idealny do wysyłania impulsów lub sygnałów załączających.
• Metalowa główka: odporna na uszkodzenia mechaniczne i korozję, co gwarantuje długą żywotność w trudnych warunkach przemysłowych.
• 3 położenia z 2 kierunkami: umożliwia precyzyjny wybór trybu pracy (np. góra/dół, start/stop) oraz sygnalizację stanu maszyny.
• Zaciski śrubowe zgodne z EN 60947-1: akceptują przewody o przekroju do 2 x 1,5 mm² z końcówką kablową lub 1 x 0,22 mm² bez końcówki – ułatwia szybki i pewny montaż.
• Uniwersalny wymiar 22 mm: pasuje do standardowych otworów w obudowach, pulpitach i szafach sterowniczych, co skraca czas instalacji.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Parametry przyłączy są zgodne z normą EN 60947-1. Produkt spełnia wymagania stawiane aparaturze sterowniczej w instalacjach przemysłowych.

Zastosowanie

Manipulator dwukierunkowy XD5PA22 sprawdza się wszędzie tam, gdzie potrzebne jest proste, niezawodne sterowanie dwustronne. Dzięki metalowej konstrukcji i standardowemu wymiarowi 22 mm znajduje zastosowanie w różnych gałęziach przemysłu.

• Sterowanie pracą maszyn (np. podnoszenie/opuszczanie, wysuwanie/chowanie) w liniach produkcyjnych.
• Wysyłanie impulsów sterowniczych do styczników, przekaźników lub wejść PLC.
• Sygnalizacja wyboru trybu pracy w automatyce budynkowej (np. wentylacja, oświetlenie awaryjne).
• Panele operatorskie w urządzeniach CNC, obrabiarkach i innych maszynach wymagających ręcznego przełączania kierunku.

Wskazówki Montażowe

Montaż manipulatora powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w panelu – mocowanie poprzez kołnierz (otwór o średnicy 22 mm). Zaciski śrubowe należy dokręcać momentem zalecanym w dokumentacji producenta (dane w karcie katalogowej). Przekrój przewodów dobierz do spodziewanego prądu obciążenia, pamiętając o ograniczeniach wynikających z normy EN 60947-1.

FAQ

• Czy manipulator jest podświetlany? W dostępnych danych producenta nie ma informacji o podświetleniu. Produkt nie posiada wbudowanej lampki sygnalizacyjnej.
• Jaki jest stopień ochrony IP manipulatora? Producent nie podaje konkretnego stopnia ochrony w dostępnych danych technicznych. Standardowo dla manipulatorów montowanych w suchych pomieszczeniach wewnątrz rozdzielnic przyjmuje się IP20 – w przypadku zastosowania w innych warunkach zalecamy sprawdzenie dokumentacji.
• Czy styk jest zwierny czy rozwierny? Styk jest normalnie otwarty (1NO) – tor prądowy jest zamknięty tylko po zadziałaniu manipulatora (w skrajnych położeniach). W położeniu neutralnym styk pozostaje rozwarty.
