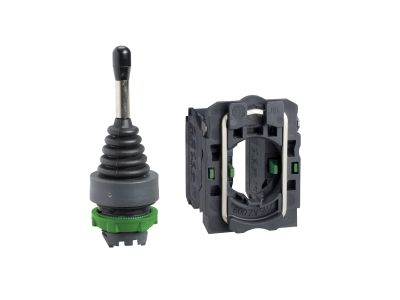

Manipulator dwukierunkowy 1NO metalowy, 54mm | XD5PA12 Schneider Electric

Opis i Kluczowe Cechy

Manipulator dwukierunkowy XD5PA12 z rodziny Schneider Electric Harmony XB5 to kompletny element sterowniczy z metalową głowicą i okrągłą płytką czołową. Wyposażony w jeden zestyk normalnie otwarty (1NO), oferuje trzy położenia pracy i dwa kierunki przełączania. Dzięki średnicy montażowej 22 mm oraz zaciskom śrubowym dostosowanym do przewodów o przekroju do 1,5 mm² (z końcówką) lub 0,22 mm² (bez końcówki), zapewnia pewne i trwałe połączenie w panelach sterowniczych.

• Zestyk 1NO (normalnie otwarty): Zapewnia niezawodne załączanie obwodów sterowniczych, sygnalizacyjnych lub impulsowych – idealny do przekazywania sygnałów do styczników, przekaźników lub PLC.
• Trzy położenia i dwa kierunki: Umożliwia precyzyjne sterowanie dwukierunkowe (np. góra/dół, lewo/prawo) lub wybór trybu pracy, co zwiększa elastyczność aplikacji.
• Metalowa głowica i plastikowy kołnierz mocujący: Łączy wytrzymałość mechaniczną z odpornością na korozję, a jednocześnie ułatwia montaż w panelach i obudowach o typowym otworze 22 mm.
• Zaciski śrubowe zgodne z EN 60947-1: Gwarantują bezpieczne i stabilne przyłącze przewodów – maks. 2 x 1,5 mm² z końcówką kablową, co ułatwia instalację w standardowych szafach sterowniczych.
• Kompletny manipulator (gotowy do montażu): Nie wymaga dodatkowych elementów – szybki i łatwy montaż w pulpicie, panelu operatorskim lub szafie sterowniczej.

Zgodność z Normami

Manipulator XD5PA12 spełnia wymagania normy EN 60947-1 w zakresie przyłączy przewodów oraz ogólnych wymogów bezpieczeństwa dla łączników niskiego napięcia. Produkt posiada certyfikację CE i jest zgodny z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD). Zaleca się stosowanie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Dzięki trzem położeniom i dwóm kierunkom pracy, manipulator XD5PA12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dwustanowe lub trójstanowe sterowanie ręczne – od prostych paneli maszyn po zaawansowaną automatykę budynkową.

• Sterowanie pracą napędów (bram, żaluzji, rolet) – wybór kierunku „góra”/„dół” oraz położenie neutralne.
• Wydawanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w systemach sterowania sekwencyjnego.
• Sygnalizacja stanów pracy (np. wybór trybu „automatyczny”/„ręczny”/„wyłączony”) w maszynach i liniach produkcyjnych.
• Sterowanie oświetleniem, wentylacją lub innymi odbiornikami w automatyce budynkowej – w połączeniu z przekaźnikami bistabilnymi.

Wskazówki Montażowe

Montaż manipulatora XD5PA12 powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP do 1 kV. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania. Element montuje się w otworze panelu o średnicy 22 mm (zgodnym z normą IEC 60947-5-1). Zaciski śrubowe dokręcać momentem wskazanym w dokumentacji producenta, stosując przewody o przekroju odpowiednim do prądu obciążenia (maks. 1,5 mm² z końcówką). W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować obudowę o wymaganym stopniu ochrony IP.

FAQ

• Czy manipulator posiada podświetlenie LED? Standardowy model XD5PA12 nie jest wyposażony w podświetlenie. Do zastosowań wymagających sygnalizacji świetlnej zalecamy wybór manipulatorów z wbudowaną lampką LED (z rodziny Harmony XB5 z oznaczeniem odpowiednim dla źródeł światła).
• Jaki jest stopień ochrony (IP) tego manipulatora? Producent nie podaje konkretnego stopnia IP dla samego manipulatora. Ostateczna odporność na kurz i wilgoć zależy od szczelności obudowy/pulpitu, w którym zostanie zamontowany. Standardowo aparatura bez dodatkowych uszczelek zapewnia ochronę IP20 (od strony czołowej po montażu w płycie).
• Czy styk 1NO pracuje w trybie impulsowym (monostabilnym) czy bistabilnym? Manipulator XD5PA12 jest przełącznikiem, a nie przyciskiem – jego styki pozostają w ustawionej pozycji (z wyjątkiem położenia neutralnego, które może być traktowane jako stałe). Działanie zależy od konfiguracji mechanizmu: dla trzech położeń typowo jest to przełącznik z zatrzaskiem (bistabilny w skrajnych pozycjach, neutralny – stały). W razie wątpliwości sprawdź szczegółową charakterystykę w karcie katalogowej.
