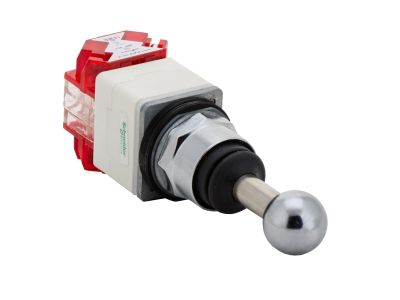

Manipulator drążkowy 5-pozycyjny Fi 30 mm,z samopowrotem z zatrzaksk., bez styków Harmony 9001K | 9001K34 Schneider Electric

Opis i Kluczowe Cechy

Manipulator drążkowy Harmony 9001K34 to 5-pozycyjny przełącznik sterowniczy o średnicy montażowej 30 mm (Fi 30 mm), przeznaczony do precyzyjnego sterowania maszynami i urządzeniami w przemyśle. Dostarczany jest bez bloku stykowego, co pozwala na elastyczny dobór odpowiedniej liczby i konfiguracji styków (np. modułowe bloki serii Harmony 9001K). Wyposażony w funkcję samopowrotu do położenia neutralnego oraz zatrzask w wybranych pozycjach, zapewnia bezpieczną i ergonomiczną pracę operatora.

• 5 pozycji roboczych: Umożliwia sterowanie w wielu kierunkach (góra/dół/lewo/prawo + centrum) bez zmiany chwytu, co skraca czas reakcji i zwiększa komfort obsługi.
• Średnica montażowa 30 mm: Standardowy otwór w panelu, kompatybilny z większością obudów i pulpitów – szybki montaż bez konieczności stosowania przejściówek.
• Samopowrót i zatrzask: Automatyczny powrót drążka do pozycji neutralnej po zwolnieniu (bezpieczeństwo w awaryjnych zatrzymaniach) oraz możliwość zablokowania wybranej pozycji dla pracy ciągłej.
• Bez styków – modułowa koncepcja: Możliwość dowolnego skonfigurowania zestyków (1NO/1NC, 2NO/2NC itp.) przez dokupienie bloków stykowych serii 9001K – optymalne dopasowanie do potrzeb aplikacji.
• Konstrukcja przemysłowa: Wytrzymała obudowa z tworzywa odpornego na wstrząsy i drgania, dedykowana do pracy ciągłej w warunkach przemysłowych.

Zgodność z Normami

Manipulator 9001K34 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa maszyn oraz posiada certyfikat CE. Producent gwarantuje zgodność z dyrektywami niskonapięciowymi (LVD) i kompatybilnością elektromagnetyczną (EMC). Szczegółowe numery norm podano w dokumentacji technicznej kompletnego zestawu (z blokiem stykowym).

Zastosowanie

Manipulator drążkowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne, ręczne sterowanie ruchem maszyny w kilku osiach. Sprawdza się w układach sterowania pomocniczego oraz jako interfejs HMI.

• Sterowanie suwnicami, wciągnikami i żurawiami – precyzyjna regulacja prędkości i kierunku jazdy.
• Panele operatorskie maszyn CNC, obrabiarek oraz linii pakujących – bezpieczna zmiana trybu pracy.
• Automatyka magazynowa i sortownicza – przełączanie między strefami lub przenośnikami.
• Robotyka i manipulatory – wydawanie impulsów sterujących do styczników, przekaźników lub bezpośrednio do sterowników PLC.

Wskazówki Montażowe

Montaż manipulatera może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocuje się w wycięciu panelu o średnicy 30 mm za pomocą nakrętki dociskowej (moment dokręcania zgodnie z instrukcją producenta). Przekrój przewodów dobierać do prądu znamionowego zastosowanych bloków stykowych. Pamiętaj o zastosowaniu odpowiednich dławików kablowych zapewniających wymagany stopień ochrony IP całego agregatu.

FAQ

• Czy manipulator ma wbudowany styk? Nie, model 9001K34 dostarczany jest bez jakichkolwiek styków. Należy osobno zakupić i zamontować moduł stykowy z zakresu Harmony 9001K (np. 9001KA, 9001KB itd.), co pozwala na dowolną konfigurację zestyków.
• Czy manipulator jest podświetlany? Nie, wersja 9001K34 nie posiada podświetlenia. W ofercie dostępne są warianty z wbudowanym LED-em (np. seria 9001K z oznaczeniem “L”), jeśli wymagana jest sygnalizacja pozycji.
• Jaki jest stopień ochrony manipulatora? Dla samego drążka (bez bloku stykowego) producent nie deklaruje stopnia IP – ostateczna szczelność zależy od zastosowanych bloków stykowych, uszczelki panelowej oraz dławików. Standardowo w typowych warunkach przemysłowych stosuje się dławiki IP65.
