Manipulator drążkowy 3-pozycyjny, Fi 30, 2N/O Harmony 9001K | 9001K71H7 Schneider Electric

Opis i Kluczowe Cechy

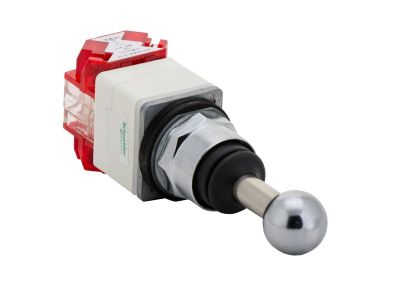

Manipulator drążkowy Schneider Electric Harmony 9001K71H7 to 3-pozycyjny joystick z samoczynnym powrotem do położenia środkowego, wyposażony w 4 styki (2NO+2NC). Przeznaczony do standardowych otworów montażowych o średnicy 30 mm, zapewnia ergonomiczny i precyzyjny interfejs sterowania w aplikacjach przemysłowych. Chromowana, metalowa obudowa odporna na uderzenia i korozję gwarantuje trwałość nawet w wymagających środowiskach. Stopień ochrony IP66 potwierdza odporność na kurz i strumienie wody.

• 4 styki (2NO+2NC): Umożliwiają jednoczesne przełączanie dwóch obwodów w każdej pozycji – idealne do zaawansowanych układów sterowania z redundancją lub sygnalizacją.
• Otwór montażowy 30 mm: Pasuje do standardowych obudów i paneli, co upraszcza retrofitting oraz wymianę istniejących elementów.
• Metalowa obudowa chromowana: Wytrzymała na uderzenia, wibracje i korozję – wydłuża żywotność w warunkach przemysłowych i na zewnątrz.
• Stopień ochrony IP66: Szczelność na pył i silne strumienie wody umożliwia pracę w wilgotnym, zapylonym lub mytym środowisku.
• Szeroki zakres temperatur pracy (-25°C do +70°C): Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Manipulator posiada certyfikat Marine ABS, stopień ochrony IP66 oraz zgodność z typami obudów NEMA 1, 2, 3, 3R, 4, 12 i 13. Produkt spełnia wymogi międzynarodowych standardów bezpieczeństwa i oznakowany jest znakiem CE.

Zastosowanie

Dzięki solidnej konstrukcji i prostemu montażowi joystick 9001K71H7 znajduje zastosowanie w wielu gałęziach przemysłu. Sprawdzi się wszędzie tam, gdzie operator musi intuicyjnie i precyzyjnie sterować pracą maszyny.

• Sterowanie suwnicami, wciągnikami i dźwigami – 3-pozycyjna dźwignia umożliwia wybór kierunku ruchu z automatycznym powrotem do neutralnego.
• Pulpity operatorskie maszyn produkcyjnych – zintegrowane styki NO/NC pozwalają na podawanie sygnałów do PLC lub styczników.
• Aplikacje narażone na wibracje i uszkodzenia mechaniczne (np. w transporcie szynowym, koparkach) – metalowa obudowa i stopień IP66 zapewniają ciągłość pracy.
• Sterowanie w środowisku wilgotnym lub mytym (przemysł spożywczy, myjnie) – wysoka szczelność chroni wnętrze przed wodą i detergentami.

Wskazówki Montażowe

Montaż i podłączenie manipulatora mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się w otworze o średnicy 30 mm w panelu lub obudowie. Styki podłącza się za pomocą klasycznych zacisków śrubowych – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie samoczynnego powrotu drążka.

FAQ

• Czy manipulator ma podświetlenie? Nie, model 9001K71H7 nie jest wyposażony w podświetlenie. Jest to mechaniczny joystick, a sygnalizację pozycji zapewniają styki NO/NC.
• Jaki jest stopień ochrony? Urządzenie posiada stopień ochrony IP66 (pyłoszczelność i odporność na silne strumienie wody). Dodatkowo spełnia wymagania NEMA Type 1, 2, 3, 3R, 4, 12 i 13.
• W jakim trybie pracują styki? Drążek posiada trzy położenia (lewe, środkowe – neutralne, prawe) z automatycznym powrotem do środka. Styki 2NO i 2NC przełączają się odpowiednio po wychyleniu w lewo lub w prawo – oba obwody pracują jednocześnie przy każdym skrajnym położeniu.
