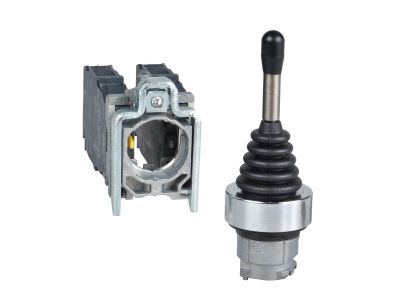

Manipulator 4-kierunkowy z samopowrotem 1NO na kierunek Fi-22mm | XD4PA24 Schneider Electric

Opis i Kluczowe Cechy

Manipulator 4-kierunkowy Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym XD4PA24, to zaawansowany element sterowniczy zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się solidną, metalową konstrukcją korpusu, która gwarantuje wyjątkową odporność mechaniczną oraz długowieczność nawet przy intensywnej eksploatacji. Manipulator posiada cztery kierunki ruchu, a każdy z nich został wyposażony w jeden styk zwierny (1NO), co pozwala na niezależne sterowanie różnymi funkcjami maszyny za pomocą jednego elementu sterowniczego.

• Mechanizm samopowrotu: Po zwolnieniu nacisku drążek automatycznie wraca do pozycji środkowej (neutralnej), co zwiększa bezpieczeństwo operacyjne i zapobiega przypadkowemu pozostawieniu maszyny w trybie pracy.
• Średnica montażowa 22 mm: Standardowy wymiar otworu montażowego pozwala na łatwą integrację z typowymi pulpitami sterowniczymi i obudowami bez konieczności stosowania specjalistycznych adapterów.
• Metalowy kołnierz mocujący: Wykonany z wysokiej jakości stopu metalu, zapewnia stabilne osadzenie w panelu i odporność na wibracje oraz uderzenia.
• Konfiguracja styków: Wyposażenie w 4 styki typu 1NO (jeden na każdy kierunek) umożliwia precyzyjne przesyłanie sygnałów sterujących do sterowników PLC lub bezpośrednio do układów wykonawczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Manipulator spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki globalne. Wysoki stopień ochrony IP zapewnia szczelność przed wnikaniem pyłu i wilgoci, co jest niezbędne w trudnych warunkach hal produkcyjnych.

Zastosowanie

Manipulator XD4PA24 znajduje szerokie zastosowanie w systemach sterowania ruchem, gdzie wymagana jest intuicyjna obsługa wielu osi. Jest idealnym rozwiązaniem dla operatorów suwnic, dźwigów oraz systemów transportu bliskiego. W automatyce przemysłowej wykorzystuje się go do pozycjonowania elementów maszyn, sterowania ramionami robotów oraz w pulpitach sterowniczych maszyn CNC. Dzięki metalowej obudowie doskonale sprawdza się w przemyśle ciężkim, metalurgicznym oraz w sektorze logistycznym.

Wskazówki Montażowe

Montaż manipulatora powinien odbywać się w przygotowanym otworze o średnicy 22,5 mm. Dzięki zastosowaniu metalowego pierścienia mocującego, urządzenie można pewnie osadzić w panelach o różnej grubości. Podczas podłączania przewodów do bloków styków należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia elektrycznego. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zagwarantować optymalny styk powierzchniowy. Konstrukcja modułowa pozwala na szybką wymianę bloków styków w razie potrzeby serwisowej.

FAQ

• Czy manipulator posiada blokadę w danej pozycji? Nie, model XD4PA24 jest wyposażony w funkcję samopowrotu (spring return), co oznacza, że drążek zawsze wraca do pozycji zero po puszczeniu go przez operatora.
• Z jakiego materiału wykonany jest korpus? Korpus oraz pierścień mocujący wykonane są z wytrzymałego metalu (zamak), co odróżnia serię XB4 od plastikowej serii XB5.
• Ile styków można maksymalnie podłączyć? Standardowo manipulator dostarczany jest z konfiguracją 1NO na każdy kierunek, co jest optymalne dla większości aplikacji sterowniczych.
• Czy urządzenie jest odporne na trudne warunki atmosferyczne? Tak, dzięki wysokiej jakości uszczelnieniom i metalowej konstrukcji, manipulator może pracować w szerokim zakresie temperatur i jest odporny na zanieczyszczenia przemysłowe.
