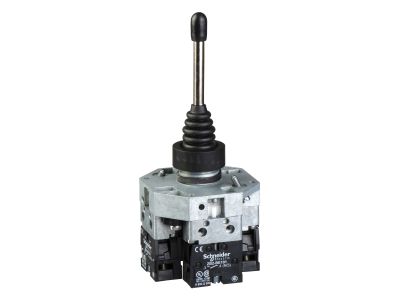

Manipulator 4-kierunkowy 1NO na kierunek Fi-22mm | XD2GA84217 Schneider Electric

Opis i Kluczowe Cechy

Manipulator 4-kierunkowy XD2GA84217 z serii Harmony XB5 marki Schneider Electric to kompletny element sterowniczy umożliwiający wysyłanie sygnałów w czterech kierunkach. Każdy kierunek wyposażono w jeden styk normalnie otwarty (1NO), co pozwala na precyzyjne sterowanie czterema niezależnymi obwodami. Średnica montażowa 22 mm oraz solidna maskownica z czarnego metalu gwarantują trwałość i estetykę w typowych panelach sterowniczych.

• 4 kierunki sterowania + 1NO na kierunek: Możliwość realizacji czterech niezależnych funkcji (np. góra/dół/lewo/prawo) bez konieczności stosowania dodatkowych łączników.
• Średnica montażowa 22 mm: Uniwersalny wymiar pasujący do standardowych otworów w obudowach i rozdzielnicach, co ułatwia integrację w istniejącej instalacji.
• Materiał maskownicy – czarny metal: Wysoka odporność mechaniczna i estetyczny wygląd, odpowiedni do zastosowań przemysłowych i budynkowych.
• Kompletne urządzenie (bez konieczności dokupowania korpusu): Skraca czas montażu i minimalizuje ryzyko błędów przy składaniu zestawu.
• Przeznaczony do sterowania impulsowego: Idealny do wysyłania krótkotrwałych sygnałów do styczników, przekaźników, układów PLC lub siłowników.

Zgodność z Normami

Produkt zgodny z wymaganiami norm europejskich (oznakowanie CE) oraz standardami serii Harmony XB5. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w aparaturze modułowej.

Zastosowanie

Manipulator 4-kierunkowy sprawdza się wszędzie tam, gdzie operator musi sterować ruchami lub procesami w czterech kierunkach. Stosowany w maszynach, systemach transportu, bramach, roletach, a także w pulpitach operatorskich.

• Sterowanie silnikami krokowymi lub serwomechanizmami w małych maszynach (np. stoły krzyżowe, podajniki).
• Wysyłanie sygnałów kierunku do sterowników PLC (np. nawigacja w panelach HMI).
• Impulsowe załączanie obwodów podnoszenia/opuszczania w napędach suwnic i żurawi.
• Sterowanie kamerami obrotowymi oraz składanymi systemami antresol.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Manipulator przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu lub obudowie (np. szyna TH35 nie dotyczy – urządzenie montuje się w płycie czołowej). Styki przystosowane do przewodów o przekroju dostosowanym do obciążenia – zaleca się stosowanie końcówek tulejkowych. Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy manipulator ma podświetlenie? Nie. Model XD2GA84217 nie posiada wbudowanego źródła światła. Sygnalizacja kierunku musi być realizowana zewnętrznie (np. przez diody w sterowniku).
• Jaki stopień ochrony zapewnia to urządzenie? W danych katalogowych producent nie podaje konkretnej wartości IP. Dla typowej aparatury montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 – jednak w celu uzyskania dokładnych danych należy sprawdzić kartę katalogową pełnego zestawu (korpus + pierścień).
• Jak działa styk w położeniu spoczynkowym? Styk jest normalnie otwarty (NO). W spoczynku obwód jest rozwarty. Po wychyleniu manipulatora w dowolnym kierunku odpowiedni styk zwierany jest tylko na czas trwania ruchu (powrót sprężynowy).
