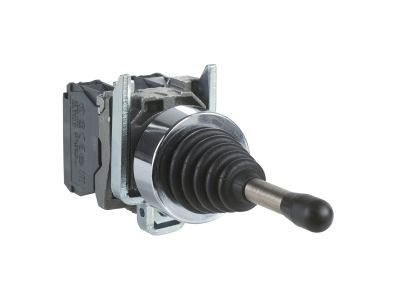

Manipulator 2-kierunkowy z samopowrotem 1NO na kierunek Fi-22mm | XD4PA22 Schneider Electric

Opis i Kluczowe Cechy

Manipulator 2-kierunkowy Schneider Electric o numerze katalogowym XD4PA22 to zaawansowany element sterowniczy z serii Harmony XB4, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się solidną, metalową konstrukcją, która gwarantuje wyjątkową odporność mechaniczną oraz długą żywotność w trudnych warunkach eksploatacyjnych. Manipulator posiada funkcję samopowrotu do pozycji zero, co oznacza, że po zwolnieniu nacisku dźwignia automatycznie wraca do położenia środkowego, co jest kluczowe dla bezpieczeństwa procesów sterowania impulsowego.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1NO) na każdy kierunek ruchu, co pozwala na precyzyjne sterowanie dwoma niezależnymi obwodami.
• Średnica montażowa: Standardowy otwór montażowy o średnicy 22 mm ułatwia integrację z większością pulpitów sterowniczych i obudów.
• Materiał wykonania: Chromowany metal zapewnia wysoką odporność na korozję oraz uszkodzenia mechaniczne (klasa IK).
• Mechanizm samopowrotu: Zwiększa ergonomię pracy i zapobiega przypadkowemu pozostawieniu urządzenia w stanie aktywnym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Manipulator spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki wysokiemu stopniowi ochrony IP, urządzenie jest odporne na wnikanie pyłu oraz strumienie wody, co pozwala na jego stosowanie w środowiskach o podwyższonej wilgotności i zapyleniu. Posiada również certyfikaty CE, UL oraz CSA, co jest gwarancją bezpieczeństwa na rynkach globalnych.

Zastosowanie

Manipulator XD4PA22 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wymagane jest intuicyjne sterowanie kierunkowe. Jest idealnym rozwiązaniem dla operatorów suwnic, żurawi oraz podnośników, umożliwiając precyzyjne pozycjonowanie ładunków. W przemyśle maszynowym wykorzystuje się go do sterowania ruchem posuwistym stołów obróbczych, przenośników taśmowych oraz w układach sterowania bramami przemysłowymi. Dzięki metalowej obudowie, doskonale sprawdza się w sektorze ciężkim, hutnictwie oraz w zakładach przetwórczych.

Wskazówki Montażowe

Instalacja manipulatora powinna być przeprowadzona w standardowym otworze o średnicy 22,5 mm. Dzięki zastosowaniu metalowego pierścienia mocującego, urządzenie stabilnie osadza się w panelu, eliminując ryzyko poluzowania pod wpływem wibracji. Przewody sterownicze należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapewnia trwały kontakt elektryczny i minimalizuje rezystancję przejścia. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych (linek), aby zapobiec rozwarstwieniu żył i zapewnić maksymalną pewność połączenia w warunkach przemysłowych.

FAQ

• Czy manipulator posiada blokadę w pozycji wychylonej? Nie, model XD4PA22 posiada funkcję samopowrotu, co oznacza, że dźwignia wraca do pozycji centralnej natychmiast po jej puszczeniu.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie charakteryzuje się wysokim stopniem ochrony IP66, co czyni je odpornym na silne strumienie wody i pył.
• Czy można dołożyć dodatkowe styki do tego manipulatora? Konstrukcja serii Harmony XB4 pozwala na modułową rozbudowę, jednak należy zweryfikować kompatybilność korpusu z dodatkowymi blokami styków pomocniczych.
• Z jakiego materiału wykonany jest front urządzenia? Front oraz pierścień mocujący wykonane są z wytrzymałego, chromowanego metalu.
