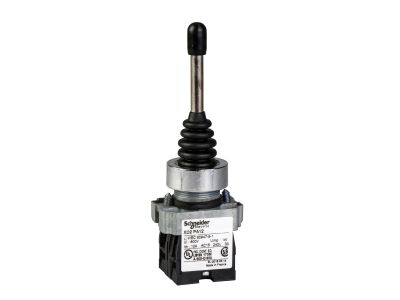

Manipulator 2-kierunkowy stabilny 2NO na kierunek Fi-22mm | XD2PA22 Schneider Electric

Opis i Kluczowe Cechy

Manipulator dwukierunkowy XD2PA22 z serii Harmony XD2 od renomowanego producenta Schneider Electric to zaawansowany element sterowniczy, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się stabilnym działaniem w dwóch kierunkach, co oznacza, że dźwignia pozostaje w zadanej pozycji po jej wychyleniu, umożliwiając ciągłe podawanie sygnału bez konieczności podtrzymywania przez operatora. Konstrukcja oparta na standardowej średnicy montażowej wynoszącej 22 mm pozwala na łatwą integrację z typowymi pulpitami sterowniczymi oraz obudowami systemowymi.

• Konfiguracja styków: Wyposażenie w 2 styki zwierne (NO) na każdy kierunek pracy zapewnia szerokie możliwości w zakresie projektowania układów logicznych i sterowania wieloma obwodami jednocześnie.
• Seria Harmony XD2: Linia produktów znana z wyjątkowej trwałości mechanicznej oraz odporności na trudne warunki środowiskowe panujące w halach produkcyjnych.
• Stabilność pracy: Mechanizm blokujący w pozycji wychylonej zwiększa komfort pracy przy procesach wymagających długotrwałego załączenia konkretnej funkcji.
• Ergonomia: Precyzyjnie wyprofilowany drążek manipulatora pozwala na pewną obsługę nawet w rękawicach roboczych, co jest kluczowe w środowisku warsztatowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Schneider Electric kładzie szczególny nacisk na bezpieczeństwo użytkowania, dlatego manipulator XD2PA22 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznego przełączania prądów sterowniczych. Urządzenie posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Manipulator XD2PA22 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do sterowania ruchami maszyn w osiach X-Y, obsługi suwnic, żurawi oraz podnośników. Dzięki stabilnej pracy 2NO na kierunek, doskonale sprawdza się w układach, gdzie wymagane jest trwałe załączenie napędu lub zmiana trybu pracy maszyny bez stałego nadzoru operatora nad dźwignią. Często wykorzystywany w pulpitach sterowniczych maszyn CNC oraz w systemach transportu wewnętrznego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony w otworze o znormalizowanej średnicy 22,5 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodów sterowniczych jest odłączone. Poniżej kluczowe kroki instalacji:

• Osadzenie w pulpicie: Manipulator należy umieścić w otworze montażowym, dbając o poprawne ułożenie uszczelki zapewniającej odpowiedni stopień ochrony IP.
• Dokręcanie: Należy użyć dedykowanego pierścienia mocującego, stosując odpowiedni moment dokręcania, aby zapobiec poluzowaniu się elementu pod wpływem wibracji maszynowych.
• Podłączenie elektryczne: Przewody sterownicze należy podłączyć do zacisków śrubowych bloków stykowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa pewność styku i zapobiega utlenianiu miedzi.
• Weryfikacja: Po zakończeniu montażu należy mechanicznie sprawdzić płynność ruchu dźwigni w obu kierunkach oraz poprawność zadziałania styków NO za pomocą miernika ciągłości.

FAQ

• Czy manipulator powraca samoczynnie do pozycji środkowej? Nie, model XD2PA22 jest manipulatorem stabilnym, co oznacza, że pozostaje w pozycji, w którą został wychylony.
• Jaka jest średnica otworu montażowego? Urządzenie jest przeznaczone do standardowych otworów o średnicy 22 mm.
• Ile styków posiada ten model? Manipulator posiada 2 styki zwierne (NO) przypisane do każdego z dwóch kierunków pracy.
• Czy produkt jest kompletny? Tak, zgodnie ze specyfikacją jest to kompletny manipulator gotowy do montażu w panelu.
