Manipulator 2-kierunkowy stabilny 1NO na kierunek Fi-22mm | XD4PA12 Schneider Electric

Opis i Kluczowe Cechy

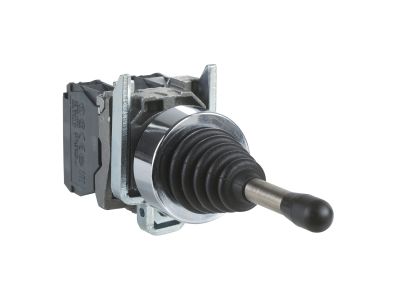

Manipulator 2-kierunkowy Schneider Electric z serii Harmony XB4 (model XD4PA12) to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się stabilnym działaniem w trzech położeniach, co pozwala na precyzyjne utrzymanie wybranego stanu pracy bez konieczności ciągłego podtrzymywania dźwigni przez operatora. Konstrukcja oparta na metalowym kołnierzu mocującym wykonanym z zamaku (stopu cynku z aluminium, magnezem i miedzią) gwarantuje wyjątkową odporność mechaniczną oraz długowieczność, nawet w warunkach intensywnej eksploatacji.

• Średnica montażowa 22 mm: Standardowy wymiar otworu montażowego pozwala na łatwą integrację z większością pulpitów sterowniczych i obudów dostępnych na rynku.
• Konfiguracja styków 1 NO na kierunek: Wyposażenie w styki normalnie otwarte (1 NO) o działaniu wolnym umożliwia bezpośrednie sterowanie obwodami pomocniczymi.
• Trzy położenia stabilne: Manipulator posiada pozycję środkową (zero) oraz dwa kierunki wychylenia, w których dźwignia pozostaje po zwolnieniu nacisku.
• Solidne przyłącza śrubowe: Zaciski pozwalają na podłączenie przewodów o przekroju do 2 x 1,5 mm² z końcówkami kablowymi lub od 0,22 mm² bez końcówek, co zapewnia pewny styk elektryczny i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Urządzenie spełnia wymagania normy EN 60947-1 dotyczącą aparatury niskonapięciowej, szczególnie w zakresie parametrów zacisków śrubowych i wytrzymałości izolacji. Dzięki zastosowaniu materiałów wysokiej jakości, manipulator jest odporny na trudne warunki przemysłowe, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

Zastosowanie

Manipulator XD4PA12 znajduje szerokie zastosowanie w systemach sterowania maszynami i urządzeniami, gdzie wymagana jest intuicyjna kontrola kierunkowa. Idealnie sprawdza się w:

• Sterowaniu suwnicami i wciągnikami w halach produkcyjnych.
• Obsłudze systemów transportu bliskiego i przenośników taśmowych.
• Panelach operatorskich maszyn CNC i obrabiarek.
• Systemach automatyki budynkowej do sterowania bramami lub roletami przemysłowymi.
• Pulpitach sterowniczych w sektorze energetycznym i wydobywczym.

Wskazówki Montażowe

Instalacja manipulatora powinna być przeprowadzona w standardowym otworze o średnicy 22,5 mm. Dzięki metalowemu kołnierzowi z zamaku, dokręcenie elementu mocującego zapewnia stabilne osadzenie urządzenia w panelu, eliminując ryzyko poluzowania pod wpływem drgań. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny kontakt elektryczny. W przypadku stosowania linek miedzianych, zaleca się użycie końcówek tulejkowych o przekroju 1,5 mm², co zwiększa trwałość połączenia i zapobiega utlenianiu się miedzi na stykach.

FAQ

• Czy manipulator powraca samoczynnie do pozycji środkowej? Nie, model XD4PA12 jest manipulatorem stabilnym, co oznacza, że dźwignia pozostaje w wybranym położeniu (lewo, prawo lub środek) do czasu manualnej zmiany przez operatora.
• Z jakiego materiału wykonany jest korpus? Kołnierz mocujący wykonany jest z wytrzymałego metalu (zamak), co odróżnia serię XD4 od plastikowych odpowiedników i zapewnia wyższą odporność na uszkodzenia mechaniczne.
• Jakie przewody można podłączyć do zacisków? Można stosować przewody o przekroju od 0,22 mm² (bez końcówki) do maksymalnie 2 x 1,5 mm² (z końcówką kablową), zgodnie z wytycznymi normy EN 60947-1.
