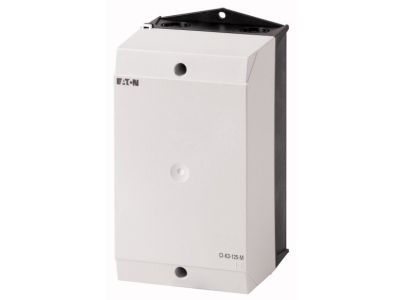

Mała obudowa CI-K3 z płytą montażową CI-K3-125-M | 206895 Eaton

Alternatywny kod produktu: CI-K3-125-M

Opis i Kluczowe Cechy

Obudowa izolowana CI-K3-125-M (symbol 206895) z płytą montażową wykonana z poliwęglanu wzmocnionego włóknem szklanym zapewnia solidną ochronę w warunkach przemysłowych. Stopień ochrony przodu IP65 gwarantuje odporność na pył i strugi wody, a wymiary 120×200×125 mm pozwalają na zabudowę aparatury modułowej oraz sterowniczej. Głębokość montażu z płytą wynosi 98 mm, co ułatwia instalację w standardowych rozdzielnicach.

• Stopień ochrony IP65 (przód): Skuteczna ochrona przed wnikaniem pyłu i wody, odpowiednia do instalacji w pomieszczeniach mokrych i zapylonych.
• Materiał – poliwęglan wzmocniony włóknem szklanym: Wysoka wytrzymałość mechaniczna i odporność na uderzenia, gwarantująca długotrwałą eksploatację.
• Kolor – podstawa RAL 9005 czarny, pokrywa RAL 7035 jasnoszary: Wyraźne odróżnienie części obudowy ułatwiające identyfikację wizualną.
• Wymiary 120×200×125 mm (szer. × wys. × głęb.): Kompaktowa konstrukcja mieszcząca aparaturę modułową, styczniki, przekaźniki i zasilacze.
• Metryczne wytłoczenia kablowe (góra, dół, płyta tylna): Łatwe wprowadzenie przewodów przez standardowe dławiki M20/M25 – bez konieczności wiercenia.
• Możliwość montażu wskaźnika lampy L-… w wytłoczeniu podstawy M20/M25: Opcjonalna sygnalizacja stanu pracy urządzeń wewnątrz obudowy.

Zgodność z Normami

Obudowa CI-K3-125-M spełnia wymagania norm IEC/EN 60529 (stopnie ochrony) oraz DIN EN 62208 (wymagania ogólne dla obudów pustych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki płycie montażowej i solidnej konstrukcji obudowa CI-K3-125-M sprawdza się w wielu zadaniach sterowania i dystrybucji energii.

• Zabudowa styczników, przekaźników i modułów sterujących w szafach sterowniczych i maszynach.
• Instalacja zasilaczy impulsowych oraz modułów automatyki budynkowej (np. sterowanie oświetleniem, ogrzewaniem).
• Stosowanie w węzłach pomiarowych i sterowniczych w przemyśle, gdzie wymagana jest ochrona IP65.
• Tworzenie lokalnych rozgałęźników sygnałowych z wykorzystaniem przepustów kablowych.

Wskazówki Montażowe

Montaż obudowy oraz osprzętu wewnętrznego może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować do podłoża za pomocą dostarczonych uchwytów (zalecane kotwy lub wkręty odpowiednie do podłoża). Płytę montażową przykręcić do podstawy zgodnie z instrukcją producenta. Przewody wprowadzać przez twarde wytłoczenia, stosując dławiki kablowe o odpowiednim stopniu ochrony (np. IP68). Przekrój przewodów dostosować do przewidywanego obciążenia. Dokręcać dławiki i połączenia śrubowe z zalecanym momentem – szczegółowe wartości podaje dokumentacja techniczna produktu.

FAQ

• Czy obudowa CI-K3-125-M jest odporna na działanie promieniowania UV? Dane producenta nie wskazują konkretnych parametrów UV. Obudowa z poliwęglanu wzmocnionego włóknem szklanym jest standardowo stosowana wewnątrz pomieszczeń; w przypadku instalacji zewnętrznej zalecamy dodatkowe zabezpieczenie przed bezpośrednim nasłonecznieniem.
• Jaki jest stopień ochrony pozostałych ścianek obudowy? Producent deklaruje IP65 wyłącznie dla przodu. Pozostałe części mogą mieć niższy stopień ochrony – w razie konieczności należy je dodatkowo uszczelnić.
• Czy w obudowie można zamontować aparaturę modułową na szynie DIN? Obudowa dostarczana jest z płytą montażową. Na płycie można zamontować szynę DIN (np. TH35) we własnym zakresie, zachowując wymagane odległości izolacyjne.
