Wyłącznik elektromagnetyczny element przełączający prostokątny duży 25x88mm elementy łącz. 1NC/1NO | 3SE6605-2BA01 Siemens

Alternatywny kod produktu: 3SE66052BA01

Opis i Kluczowe Cechy

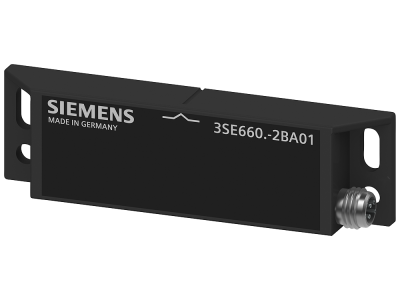

Wyłącznik elektromagnetyczny Siemens SIRIUS 3SE6605-2BA01 to kodowane, bezdotykowe urządzenie przełączające przeznaczone do monitorowania położenia elementów ochronnych (klap, drzwi, kartek ochronnych). Wyposażony w zestyk 1NO+1NC, zapewnia niezawodne sygnalizowanie stanu zamknięcia oraz spełnia najwyższe wymagania bezpieczeństwa (PL e / SIL 3). Kompaktowe wymiary 25 x 88 mm ułatwiają zabudowę w ograniczonej przestrzeni, a złącze wtykowe M8 przyspiesza podłączenie.

• Zestyki 1NO + 1NC: umożliwiają jednoczesne sterowanie obwodem bezpieczeństwa (NC) i sygnalizacyjnym (NO) – elastyczne dopasowanie do architektury układu.
• Bezdotykowa, kodowana technologia: eliminuje ryzyko manipulacji i zużycia mechanicznego, co przekłada się na długą, bezobsługową żywotność.
• Poziom bezpieczeństwa PL e / SIL 3: gwarantuje najwyższą kategorię bezpieczeństwa w aplikacjach ochronnych zgodnie z wymogami dyrektywy maszynowej.
• Wymiary 25 x 88 mm (prostokątny, duży): kompaktowa obudowa pozwala zaoszczędzić miejsce w szafie sterowniczej, szczególnie w wieloosiowych systemach.

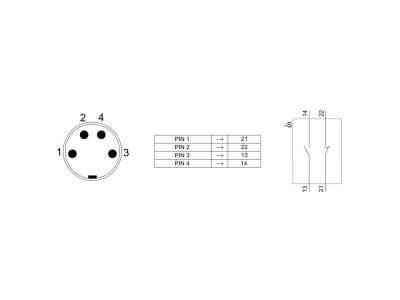

• Złącze wtykowe M8 (pin 1=21, pin2=22, pin3=13, pin4=14): szybkie i bezbłędne podłączenie, łatwa wymiana urządzenia przy serwisie.

Zgodność z Normami

Wyłącznik spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego, osiągając poziom PL e (Performance Level) oraz SIL 3 (Safety Integrity Level) zgodnie z normami IEC 61508 i ISO 13849. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Bezpieczeństwo to fundament serii SIRIUS.

Zastosowanie

Dzięki kodowanej, bezdotykowej zasadzie działania oraz wysokiej odporności na manipulację wyłącznik 3SE6605-2BA01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie dostępu do stref niebezpiecznych.

• Monitorowanie położenia klap ochronnych w obrabiarkach i robotach przemysłowych.
• Kontrola zamknięcia drzwi w celach bezpieczeństwa na liniach produkcyjnych.
• Sygnalizacja stanu osłon w maszynach pakujących, prasach i urządzeniach transportu bliskiego.
• Impulsowanie dla przekaźników bezpieczeństwa lub sterowników PLC w układach kategorii 4 / SIL 3.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do zabudowy na szynie DIN TH35 lub bezpośrednio na płycie montażowej – postępuj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia. Moment dokręcania zacisków oraz instrukcję przyporządkowania pinów (M8) znajdziesz w karcie katalogowej produktu. Pamiętaj o zastosowaniu wymaganego magnesu włączającego (3SE6704-2BA lub 3SE6701-2BA z większym odstępem przełączania 8 mm).

FAQ

• Do czego służy wyłącznik 3SE6605-2BA01? Jest to kodowany, bezdotykowy czujnik bezpieczeństwa stosowany do monitorowania położenia osłon (klap, drzwi) w maszynach. Sygnalizuje otwarcie lub zamknięcie poprzez zestyki 1NO+1NC.
• Czy wymaga dodatkowego magnesu? Tak, do poprawnej pracy wymagany jest magnes włączający Siemens 3SE6704-2BA (standardowy) lub 3SE6701-2BA (zwiększony odstęp przełączania 8 mm). Magnes nie jest częścią zestawu.
• Jaki poziom bezpieczeństwa zapewnia to urządzenie? Wyłącznik spełnia wymagania kategorii bezpieczeństwa PL e (ISO 13849) oraz SIL 3 (IEC 61508), co pozwala na stosowanie w najwyższych kategoriach ryzyka w systemach sterowania maszyn.
